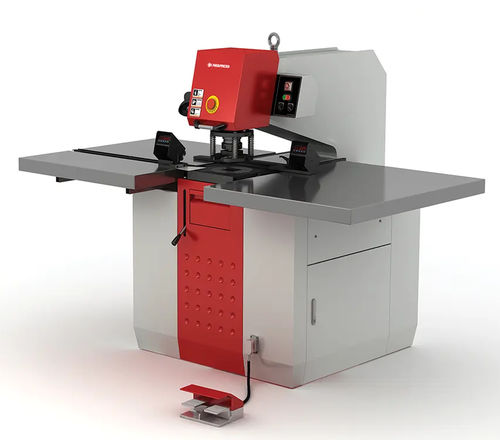

自動パンチングマシン HPM-63S

油圧式板金用型押し

製品概要
PAYAPRESS HPM-63Sは、パネル、配電盤、エレベーター、換気装置のハウジング向けに設計された、単独操作の自動板金パンチ・切欠き機です。二重作用の16トン油圧システム（200 bar）が、のど深さ63 cmから最大板厚2 mmの鋼材に対し各種パンチと切欠きを行います。約1,200 kgの堅牢なフレームと可変ストローク70 mmにより安定した繰返し加工が可能です。レーザーセンターファインダーやオプションのデジタル位置表示により、迅速かつ正確な穴位置決めを支援します。

操作系と位置決め

• 単独オペレータ向けのシンプルで扱いやすい操作パネル。
• オプションのデジタル定規表示でX/Y軸の位置を表示。
• 手動Y軸ロックにより、ワークを再セットせずに連続穴あけが可能。
• 各軸は固定のHOME点（Xは移動右端、Yはストローク終端）を参照し、誘導センサで検出して再現性のある穴位置を実現。

金型とツーリング
金型システムはモジュール式で、パンチ、金型（マトリクス）、コネクタ、ロックナットなどの交換可能部品で構成されており、摩耗部のみを交換することで工具コストを低減できます。標準的な金型の種類は以下の通りです：

• 円形金型 — 最大Ø34 mm（表示灯、M4以上のボルト、ケーブルグランド等）
• 小型角形金型（7×7、9×9、15×15 mm） — ネジやクランプの代替
• 角形22×22 mm — 配電盤などの旧規格、要問い合わせで供給
• ミニチュアヒューズ用金型 — 塗装厚を考慮して若干大きめに作る場合あり
• 直切り角型金型 — 平行切断の経済的代替
• 92×92 mm 電流計用金型 — カスタムで多く要望あり
• エンボス（カウンターボア）金型 — 取り付けクリアランスやパネル接合用の突起形成
• ロック用金型 — Siemens型、ブリーフケース型、Mito型など
• 通気ルーバー金型 — 2列・3列タイプ（基準マークで整列）
• コーナーカット金型 — 標準シンプル切欠き（最大50 mm）、二重曲げ、完全カスタム

選定理由
HPM-63Sは、パンチ、切欠き、コーナーワーク、通気加工を1台で行えるため、設備効率を高めつつ工具費を抑えられます。モジュール金型と簡便な操作性により、配電盤やパネルの生産現場に適します。必要に応じて専用のコーナーフォーミング機と組み合わせ可能です。

追加機能

• レーザーセンターファインダーによる精密な穴位置決め
• 金型のクイックチェンジ機構で段取り時間を短縮
• オペレータ用の非常停止ボタン
• オプションのデジタルX/Y表示器と手動Y軸ロックによる連続パンチング

技術仕様

• 型式：HPM-63S
• 機能：板金のパンチングおよび切欠き（単独操作）
• パンチ力：16トン（二重作用油圧）
• 作動圧力：200 bar
• 最大加工板厚：最大2 mm（軟鋼、構造用鋼、ステンレス）
• のど深さ：63 cm
• パンチストローク：70 mm 可変
• フレーム重量 / 安定性：約1,200 kg
• 定格電圧：380 V AC
• 総電力：3 kW
• 周波数：50 Hz
• 油圧オイル容量：30 L
• 最大金型寸法：Ø133 mm（円形） — 130 × 110 mm（角形）
• 最大円穴能力：最大34 mm
• 最大加工幅 / 板材対応幅：1,200 mm
• 必要オペレータ数：1
