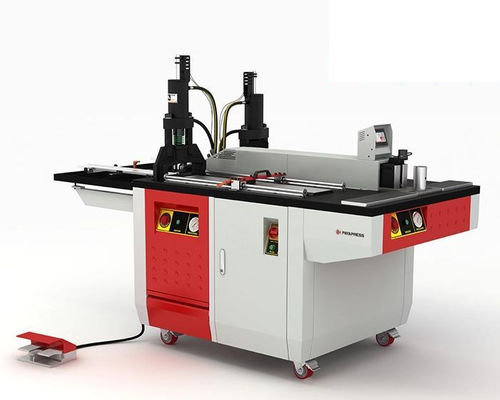

切断バスバー加工センター HBC-E

型押し曲げ移動式

概要
PAYAPRESS HBC-Eシリーズは、銅およびアルミニウム製の母線の正確な曲げ、切断、パンチングを行う経済的な母線加工機のシリーズです。配電盤製造や産業用ワークショップ向けに設計され、最大120 × 12 mmの母線を処理できます。EAモデル（曲げ・切断・パンチングの各ステーションを同時に稼働させる独立した油圧ユニットを3基装備）と、EBモデル（1基の油圧ユニットで順次処理を行う）の2種類が用意されています。

動作方法
EAモデル：3基の独立した油圧ユニットにより、曲げ・切断・パンチングの各ステーションを同時に稼働させ、処理能力を向上させます。EBモデル：1基の油圧ユニットが順次ステーションを駆動し、標準的な生産に適した低投資構成を提供します。両タイプとも電子式曲げコントローラと曲げ位置合わせ用レーザーポインタを標準装備し、曲げ用金型はオプションです。

利点

• 完全自動化システムと比較して投資コストが低い。
• 切断・パンチング・曲げの高精度化により材料ロスを低減（高価な銅材料で重要）。
• 3種の母線加工を1台で行えるため作業効率が向上。
• 生産性向上と手直し削減により投資回収が改善。
• 安定した加工品質により電気接続がよりクリーンに、盤組立が均一に。
• 段階的に能力を拡大したい中小の配電盤メーカーに適合。
• 価格、性能、生産能力のバランスに優れた実用的な選択肢。

製品比較：HBC-EB120 vs HBC-EA120-EH
仕様 | HBC-EB120 | HBC-EA120-EH
機能 | 切断 + パンチング + 曲げ | 切断 + パンチング + 曲げ
最大処理能力 | 120 × 12 mm | 120 × 12 mm
最大ダイ／穴径 | 20 mm | 20 mm
最大曲げ半径 | 12 | 12
素材 | アルミニウム & 銅 | アルミニウム & 銅
位置決めストッパー | 使いやすい | 使いやすい
定格電圧 | 380 V AC | 380 V AC
総合出力 | 1.7 kW | 5 kW
周波数 | 50 Hz | 50 Hz
作動圧力 | 200 bar | 200 bar
油圧オイル | 30 L | 70 L
機械重量 | 650 kg | 700 kg
必要オペレーター数 | 1–2 | 3
設置形態 | キャスター | キャスター
寸法（L × W × H） | 237 × 110 × 172 cm | 237 × 110 × 172 cm

特徴 / 技術仕様

• モデルシリーズ：HBC-Eシリーズ（例：HBC-EA120EH、HBC-EB120EH）
• 最大母線容量：120 × 12 mm（銅/アルミ）
• 主要機能：曲げ、切断、パンチング（1台に集約）
• EA対EB：EA = 3基の独立油圧ユニット（同時稼働）；EB = 単一ユニット（順次稼働）
• 電子式曲げコントローラ標準搭載
• 曲げ位置合わせ用レーザーポインタ（標準）
• 曲げ用金型はオプション
• 定格電圧：380 V 三相
• 総合出力：HBC-EB120 = 1.7 kW；HBC-EA120-EH = 5 kW
• 作動圧力：200 bar
• 油圧オイル容量：EB 30 L；EA 70 L
• 最大ダイ／穴径：20 mm
• 最大曲げ半径：12
• 処理材料：銅およびアルミニウム
• 位置決めストッパー：手動の使いやすいタイプ
• 機械重量：約650 kg（EB）／約700 kg（EA）
• 必要オペレーター数：EB 通常 1–2；EA 同時作業で最大 3
• 設置：移動用キャスター付き
• 寸法（L×W×H）：237 × 110 × 172 cm
