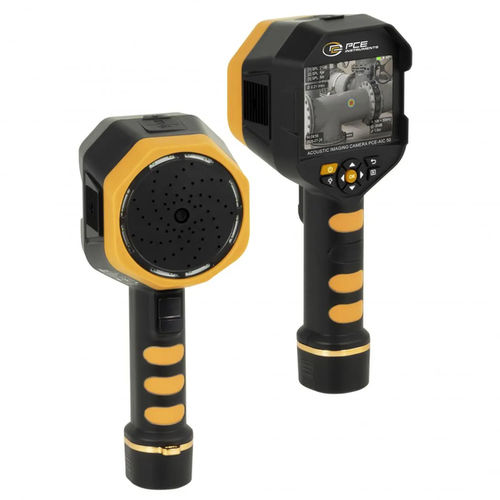

音響カメラ PCE-AIC 50

マイクロホンアレイ研究開発用プロセス監視用

説明 音響カメラ PCE-AIC 50 は、音源の迅速かつ確実な特定、および圧縮空気・ガス・真空の漏えい検出を目的とした計測システムです。64チャネルMEMSマイクアレイ、高解像度光学系、先進の解析ソフトを備え、産業環境での精密な音響可視化を実現します。音響と光学の組み合わせにより、音響事象のリアルタイム可視化と記録が可能です。

機能と用途 本機は2 kHz〜100 kHzの信号を取得し、可聴音から超音波までをカバーします。検出範囲はおおむね0.3 m〜50 mです。主な用途：予防保全、産業点検、機械・設備の状態監視、圧縮空気/ガス/真空漏れの特定、部分放電検出、機械部品の故障解析、製造・エネルギー・建築設備・研究における騒音源解析。

映像 / 録画 / 転送 内蔵メモリ（8 GB）およびMicro‑SDによる最大512 GBまでの拡張に対応。解析レポートを本体で作成・保存可能。無線画像転送やデータ管理のためにWi‑Fi（2.4 GHz / 5 GHz）をサポートします。

特長

• 64チャネルデジタルMEMSマイクアレイによる高精度な音源定位
• 周波数帯域：2 kHz〜100 kHz
• 検出距離：0.3 m〜50 m
• 音響イメージングのフレームレート ≥ 25 FPS
• ガス漏れおよび漏洩率推定機能内蔵
• 12MPカメラ、視野角72°、固定焦点3.9 mm
• 記録媒体：TF/Micro‑SDスロット 最大512 GB
• 無線画像転送（WLAN 802.11a/b/g/n/ac）
• 1/4" 三脚取り付けネジ

仕様 一般技術データ：
測定チャンネル数：64
周波数：2 ... 100 kHz
ディスプレイ種別：LCD
ディスプレイサイズ：3.5インチ
表示解像度：640 x 480
記録媒体：Micro‑SDカード
記録容量：8 GB（最大512 GBまで拡張可）
インターフェース：USB‑C、Wi‑Fi
無線規格：802.11a/b/g/n/ac
センサー感度：-26 ±1 dBFS
カメラ解像度：640 x 480
三脚ネジ：1/4"
視野角（FOV）：72° ±3°
カラーパレット：Rainbow、Iron Red、White Hot
センサー：MEMSマイク
ピクセルサイズ：12 µm
フレームレート：25 fps
焦点距離：固定3.9 mm
検出距離：0.3 ... 50 m
メニュー言語：ドイツ語、英語（GB）、英語（US）、スペイン語、中国語、ロシア語、フランス語、イタリア語、タイ語、ポーランド語、チェコ語、トルコ語、韓国語、フィンランド語、日本語、スウェーデン語、バハサ
保護等級（本体）：IP52
電源：5 V DC（USB‑C）
バッテリー：3.7 V x 2 リチウムイオンパック
容量：5000 mAh
エネルギー：18.25 Wh
動作環境：-20 ... 55 °C、10 ... 95 % 相対湿度
保管環境：-30 ... 65 °C、10 ... 95 % 相対湿度
寸法（L x W x H）：245 x 95 x 80 mm
重量：425 g

付属品

• 1 x 音響カメラ PCE-AIC 50
• 2 x 取り外し可能リチウムバッテリー
• 1 x USB Type‑C 充電ケーブル
• 1 x キャリングケース
• 1 x 取扱説明書
