光学結合器

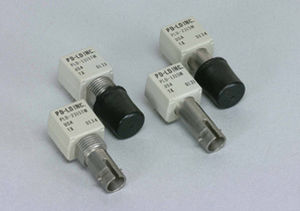

PLD-1315およびPLD-231Xシリーズは単一モード繊維の塗布に使用する業界標準の源および探知器と下位互換であるように設計されている。 この形式要素はデザイナーが同一の形式要素のパッケージで現在短波の(850 nm)装置を使用する適用の単一モード繊維の性能を提供することを可能にする。 多重モードからの単一モード繊維へのリンク改善はことができプリント基板の光学部品を交換する容易にする。 送信機 PDL-1315M/TMはLED (ELED)を出す1300 nmの端を使用して組み立てられる。 そのようなELEDは光ファイバー単一モードに効率的に光学出力をつなぐ。 ELEDを運転する単一モードのエミッターが多重モードLEDの基底部門と使用される同じ回路部品によってすることができるが。 そのような回路部品は光学フィードバックがELEDと要求されないこと与えられるレーザーによって基づくエミッターによって使用されるそれより大いに簡単である。 受信機 2つの半導体はHFBR-231XM/TMの受信機モジュールより中心を構成する: 75のumの直径のInGaAs PINフォトダイオードおよびケイ素はTRANSインピーダンスアンプ(TIA)を基づかせていた。 PINフォトダイオードは1300 nmの波長の地域の高い応答のために最大限に活用され、低雑音TIAと団結された。 光シグナルはPINによって検出され、非常に低い入力騒音の流れの貢献と出力されるアナログ電圧に変えられる。 TIAは平均事件光学力が比較的高いとき電圧換算率にライトを減らす自動利得制御(AGC)回路の有無にかかわらず利用できる。 利用できる受信機の3つの(3)版がある;
