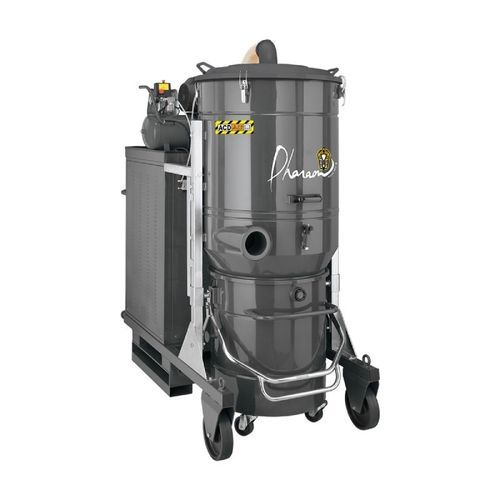

産業用掃除機 DG300 SE PN ACD

乾式粉塵用可燃性粉塵

概要
DG300 SE PN ACDは、非ATEX区域での可燃性粉じんの収集向けに設計された三相産業用吸引機です。ACD規格（IEC 60335-2-69）に適合し、高いろ過性能と運用上の安全性が求められる産業環境に信頼性の高いソリューションを提供します。

主な特徴

• 要求の高い用途向けの高い吸引力。
• 連続的な集中的使用に対応。
• 非常に大きなフィルター面積。
• 過酷な環境に対応した産業用の移動式構造。

型式およびデコルマタージュ（目詰まり除去）システム
オンボードコンプレッサで駆動する空気シリンダによる自動洗浄機構（PN仕様）を装備し、フィルターカートリッジの定期的な清掃を生産停止なしで行えます。これにより連続吸引が可能になり、フィルター寿命が延び、手動介入が必要な非PN仕様に比べてメンテナンス要求が低減します。

性能
モーター出力20 kW。ドキュメントに記載された最大吸引値：ピーク 5,000 mmH₂O、連続 4,400 mmH₂O。風量は最大1,100 m³/hで、集中配管網、粉じんの多い作業場の清掃や機械からの直接吸引に適しています。

ろ過
二段階ろ過：抗静電性のMクラスカートリッジ4本（カートリッジ総面積260,000 cm²）と、0.18 µmまでの粒子を捕捉できるHEPA H14フィルター（面積103,500 cm²）を組み合わせています。渦巻状のプレセパレーターとしてのタンク入口（タンジェンシャルインレット）により機械的な前ろ過が行われ、フィルターメディアの摩耗を低減します。目詰まりのリアルタイム監視用に発光式真空計を内蔵しています。

タンク、可搬性および構造
容量220 Lの着脱式タンクをキャスター付きで装備。エポキシ塗装鋼製フレーム、強化工業用キャスター、エルゴノミックハンドル、フォークリフト用ポケットを備え、現場での取り扱いや物流統合を容易にします。

用途
非ATEX区域での可燃性粉じんの収集向けに設計されており、配管網や生産ラインで発生する他の微細、研磨性、粘着性の粉じんにも適します。

仕様 / 技術データ

• 重量：760 kg
• 寸法：95 x 180 x 220 h（cm）
• 最大吸引（ピーク）：5,000 mmH₂O（ピーク値）および連続で4,400 mmH₂O
• 最大風量：1,100 m³/h
• タンク容量：220 L
• 騒音レベル：77 dB
• 表示上の総ろ過面積：120,000 cm²（要約値）；詳細：抗静電Mクラスカートリッジ4本－カートリッジ総面積260,000 cm² + HEPA H14フィルター103,500 cm²
• 電圧：400 V
• 出力：20,000 W（20 kW）
• ATEXゾーン：非対象（非ATEX区域向けに設計、但しACD規格準拠）
• デコルマタージュ方式：オンボードコンプレッサ搭載の空気シリンダによる自動式（PN仕様）
• ろ過性能：HEPA H14により0.18 µmまでの粒子を捕捉可能
• プレフィルタ：タンク入口のタンジェンシャルインレットにサイクロン統合
• アクセス性／保守性：着脱式タンク（キャスター付）、フォークリフト用ポケット
