InGaAsフォトダイオード XSJ-10-MA-100-KB8
PIN

InGaAsフォトダイオード
InGaAsフォトダイオード
お気に入りに追加する
商品比較に追加する


特徴

特性
InGaAs
設置
PIN

詳細

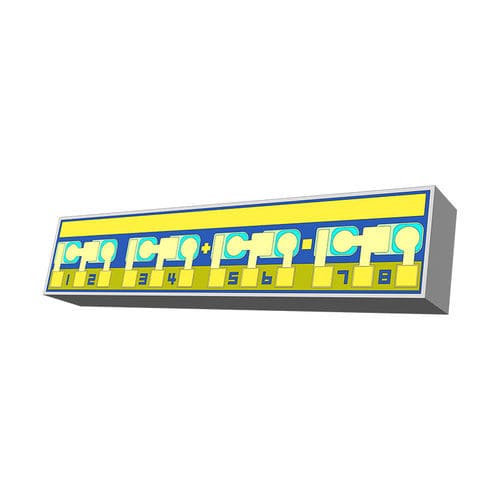

説明 InGaAs/InP 1X8アレイPINフォトダイオードチップは、上面がアノード、カソード、背面が入射面となるプレーナー構造の大面積PINフォトダイオードチップです。底面入射型の活性領域はΦ100μmで、900nmから1650nmの波長領域で高い応答性を示します。主に光パワーのモニタリングに使用されます。 特長 1.SI InP基板上の平面構造 2.底面照射型:アクティブエリアはΦ100μm 3.1X8アレイ、ダイピッチ:300μm。 4.高い責任。 5.低暗電流。 6.陽極と陰極が上にあり、共晶はんだ付け。 7. -40℃から90℃の動作範囲。 8.優れた信頼性:すべてのチップは、Telcordia -GR-468-COREで規定された認定要件に合格しています。 9.100%の試験と検査。 10.チップ寸法のカスタマイズが可能です。 11.RoHS2.0(2011/65/EU)に準拠しています。 アプリケーション 1.光パワーのモニタリング

---
