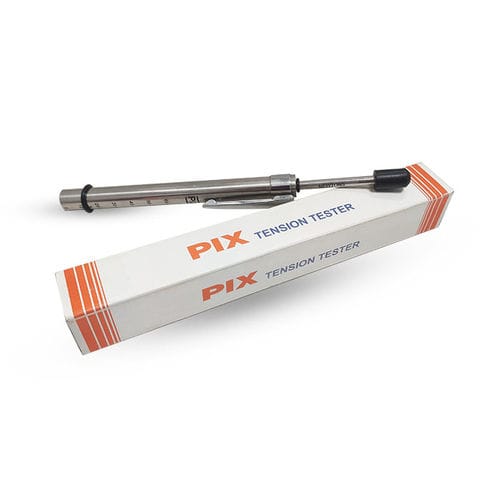

ベルト張力測定器

アナログ

適切なベルト張力は、最適な動力伝達のために、またベルトの寿命のためにも不可欠です。最適なVベルトドライブの動作を確保するために、それは張力測定装置の助けを借りてたわみ力の値（N）を測定することにより、ベルトの張力をチェックすることをお勧めします。ほとんどのドライブのベルト張力は、PIXベルト張力計を利用して適切な信頼性でチェックすることができます。 引張測定の手順 1.ベルトのスパン長をmm単位で測定します。下のスケッチ図を参照してください。 2.ベルトの長さに沿って2つのプーリーに紐または糸を結び、ベルトのスパンの中心をマークします。 3.ベルトの長さが1000mm未満の場合はスパンの1.5%(xとします)、1000mmを超える場合はスパンの1.0%を計算します。テンションテスターの下側のリングをミリ単位で調整し、リングの下側と "x "mmが一致するように調整します。上リングの下側を0.00Nで調整します。 4.ベルトのスパンの中心にテンションテスターを置きます。下部リングの下面が文字列に触れるまで、スパンに垂直なテンションテスターの助けを借りて力を加えます。 5.上リングの下側で読み取って、ニュートンスケールのたわみ力値(N)を読み取る。 6.たわみ力の値 (N) を表 A'に示した値と比較してください。たわみ力の値 (N) は、表 A' で与えられた最小値と最大値の間にある必要があります。(次のページ) 7.たわみ力が範囲内の最小推奨値未満の場合は、ドライブに過小なテンションがかかっていることを示し、最大推奨値以上のたわみ力がかかっている場合は、ドライブに過大なテンションがかかっていることを示しています。
