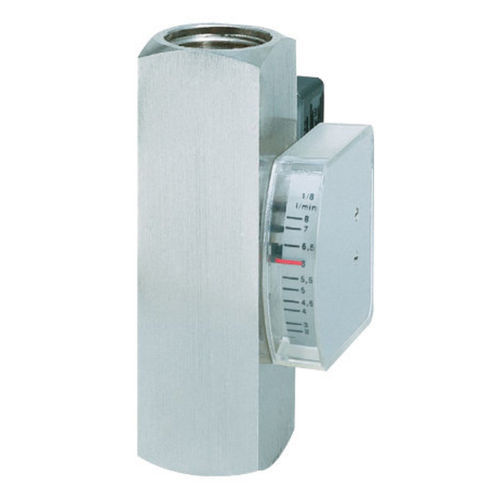

面積式流量計 DS08 series

液体用真ちゅう製ステンレススチール製

流量計およびスイッチモデルDS08は、改良型可変面積原理に従って動作します。フロートは円筒形の測定管内でスプリングによりガイドされます。流れる媒体はフロートを流れ方向に動かします。 外部に取り付けられた指針インジケータはフロートに磁気的に結合されており、フロートの位置に追従して流量を目盛で示します。リード接点は、密閉されたハウジングのメーター外部に取り付けられています。フロートがリード接点の位置に達すると、スイッチは閉じます。流量が多くなると、フロートは内蔵のフロートストップに達するまでさらに上方に移動し、スイッチは閉じたままになります。これにより、いつでも双安定なスイッチ機能を保証します。 粘度補償、取付位置、信頼性 内蔵スプリングと磁気フロートは、メーターの絶対的な信頼性を保証します。このスプリングは、フロートを流れに逆らってゼロ位置に押し戻すため、どのような取り付け位置でもメーターを使用することができます。スプリングは人工的にエージングされているため、異なる取付位置への再校正の必要がありません。強力なスプリングとフロート内のオリフィスが連動し、粘度変化による流量への影響を抑制します。 通常の可変面積流量計に比べ、粘度変化による影響を最小限に抑えることができます。 代表的なアプリケーション 可変面積流量計およびスイッチモデルDS08は、中央潤滑システム、その他の潤滑回路、油圧、変圧器オイルなどの粘性液体の流量を測定および監視するために使用されます。
