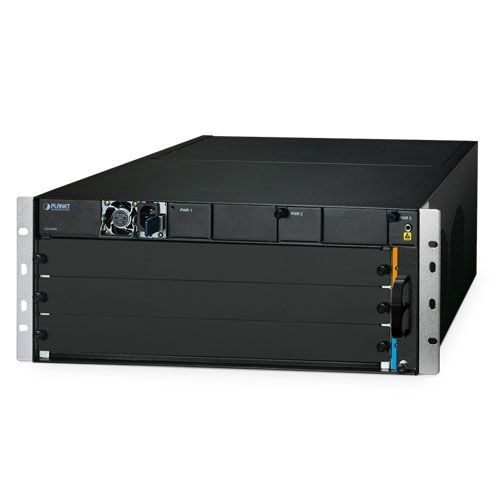

ラックマウントシャーシ CS-6303R

4U3ヶ所高性能

卓越した柔軟性と高性能PLANET CS-6303Rコアレイヤ・ルーティング・シャーシ・スイッチは、柔軟なコンフィグレーション、大容量、高密度、高信頼性、高度なトラフィック管理が要求される企業、キャンパス、コミュニティ、ISP、データセンター・ネットワークなどの大規模ネットワーク・アプリケーション向けに特別に設計されています。CS-6303Rは、3つのモジュール・スロットと冗長電源を備えた高密度シャーシ・スイッチです。CS-6303Rは、3つのモジュール・スロットと冗長電源を備えた高密度シャーシ・スイッチです。例えば、1つの管理モジュールが2つのスイッチ・モジュールと連動したり、2つの管理モジュールが連動してシステムのバックアップを実行したりできます。CS-6303Rシャーシ・スイッチで使用可能なモジュールを以下に示します。項目CS-6303R合計モジュール・スロット3管理スロット2（スロット2および3）スイッチ・スロット2（スロット1および2）電源スロット3合計ポート容量最大。10/100/1000BASE-T120Max.1000BASE-X SFPポート最大120ポート。最大10G SFP+ポート40ポート最大40G QSFP+ポート8ポートスケーラブルな10ギガビットおよび40ギガビットのパフォーマンスCS-6303Rシャーシ・スイッチは、柔軟性と回復力に優れたモジュール式プラットフォームで、ギガビット、10ギガビット、40ギガビットのイーサネット接続を実現します。高いスイッチング能力を備え、IPv4およびIPv6プロトコルのワイヤスピードL2/L3フォワーディングと高いルーティング性能をサポートします。拡張性と柔軟性に優れたモジュール式アーキテクチャは、1つのシステムで最大1.47Tbpsの転送性能をサポートします。豊富なマルチレイヤー・ネットワーキング・プロトコルCS-6303Rには、包括的なプロトコルとアプリケーションを備えた完全なレイヤー3マネージド機能が搭載されており、従来のL2ネットワークとL3ネットワークの両方に対して、迅速なサービス展開と管理が可能です。RIP、RIPng、OSPFv2、OSPFv3などの高度なルーティング・プロトコルをサポート強力なマルチキャストCS-6303Rは、豊富なマルチキャスト機能をサポートしています。レイヤ2では、IPv4 IGMPv1/v2/v3スヌーピングとIPv6 MLD v1/v2スヌーピングをサポートしています。MVR（Multicast VLAN Register）機能により、マルチキャスト受信者/送信者の制御や不正なマルチキャスト送信元の検出が可能です。レイヤ3では、PIM-DM、PIM-SM、PIM-SSMを備えており、堅牢なネットワーキングに最適です。IPv6フル・サポートCS-6303Rは、IPv4手動/自動トンネル、IPv6-IPv4トンネル、サイト内自動トンネル・アドレス指定プロトコル（ISATAP）トンネルを含む、IPv4-to-IPv6テクノロジーをサポートしています。また、IPv6 Neighbor Discovery、DHCPv6、Path MTU Discovery、IPv6ベースのTelnet、SSH、ACLを包括的にサポートし、IPv6ネットワーク・デバイス管理とサービス制御のニーズを満たします。高い信頼性CS-6303Rの主要コンポーネントは、管理モジュール、電源システム、ファン・システム、冗長電源設計です。CS-6303Rは、OSPFおよびBGPルーティング・プロトコルのインサービス・ソフトウェア・アップグレード（ISSU）とグレースフル・リスタート（GR）をサポートしており、システムのアップグレード中もユーザー・データの無停止転送を保証します。また、双方向フォワーディング検出（BFD）もサポートしており、レイヤ2またはレイヤ3プロトコルと統合することで、障害検出と数秒以内のサービス回復を可能にします。冗長リング、クリティカルなネットワーク・アプリケーションのための高速回復CS-6303Rは、冗長保護メカニズムをサポートし、中断や外部からの侵入を防ぐ強力で迅速な自己回復機能を備えています。CS-6303Rは、レイヤ3仮想ルーター冗長プロトコル（VRRP）プロトコルとレイヤ2スパニング・ツリー・プロトコルIEEE 802.1s MSTP（Multiple Spanning Tree Protocol）技術を顧客のネットワークに組み込み、システムの信頼性とアップタイムを向上させます。シンプルなリング・ネットワークでは、回復時間が50ms未満に短縮され、ネットワークを迅速に通常運用に戻すことができます。ハードウェア・スタッキングの集中管理CS-6303Rは、事実上論理的な施設を構築するために使用することができ、企業、サービス・プロバイダ、電気通信事業者に、ポート密度、アップリンク、スイッチ・スタックのパフォーマンスを柔軟に制御できます。シャーシ・スイッチは、冗長性のためにリングで接続することができ、スタック内の1つのスイッチに障害が発生した場合でも、データの整合性を確保します。レイヤ2からレイヤ4までの強力なセキュリティCS-6303Rは、包括的なレイヤ2からレイヤ4までのアクセス・コントロール・リスト（ACL）を提供し、エッジまでセキュリティを強化します。これは、送信元および宛先IPアドレス、TCP/UDPポート、または定義された典型的なネットワーク・アプリケーションに基づいてパケットを拒否することにより、ネットワーク・アクセスを制限するために使用できます。また、802.1xポートベースおよびMACベースのユーザー認証とデバイス認証も備えています。高度なIPネットワーク・プロテクションCS-6303Rは、DHCPスヌーピング、IPソース・ガード、ダイナミックARPインスペクション機能も提供し、IPスヌーピング攻撃を防止し、無効なMACアドレスのARPパケットを破棄します。強化されたサービス品質CS-6303Rは、DiffServモジュールを完全にサポートしており、各ポートのキュー帯域幅を指定することができます。WRR、SP、SWRRスケジューリングも提供されます。シャーシ・スイッチは、信頼されたCoS、DSCP、IP優先順位、およびポート優先順位を有効にするポート・セキュリティをサポートしています。ユーザはパケットのDSCPとCoSの値を変更し、トラフィックをポート、VLAN、DSCP、IP優先度、ACLテーブルで分類できます。効率的でセキュアな管理効率的な管理のために、CS-6303Rはコンソール、Web、SNMP管理インターフェイスを装備しています。Webベースの管理インターフェイスを内蔵したシャーシ・スイッチは、使いやすく、プラットフォームに依存しない管理および設定機能を提供します。テキストベースの管理では、Telnetとコンソールポートからアクセスできます。製品の学習時間を短縮するため、シャーシ・スイッチはTelnetまたはコンソールポート経由でCiscoライクなコマンドを提供し、顧客はこれらのスイッチから新しいコマンドを学習する必要がありません。標準ベースのモニタおよび管理ソフトウェアでは、SNMPv3接続を提供し、各セッションでパケット内容を暗号化して安全なリモート管理を実現します。さらに、SSHv2、TLSv1.2、SSLv3接続をサポートし、各セッションでパケット内容を暗号化することで、セキュアなリモート管理を実現します。柔軟性を向上させる抽出型電源設計CS-6303Rは、抽出可能な100～240V AC電源ユニットを搭載しているため、電源モジュールの交換が容易です。さらに、シャーシ・スイッチは、フロント・パネルに2つの予備電源スロットを確保しており、ユーザーは冗長性のために2台目のACまたはDC電源を取り付けることができます。ACおよびDC電源オプションは交換可能です。FTTxアプリケーション用のスケーラブルな高性能GPONPLANET CS6-16PON4C4S4X GPON光回線終端装置（OLT）モジュールは、16個のGPONポート、4個のギガビットTP/SFPコンボポート、4個のギガビットSFPポート、4個の10G SFP+ポート、1個の管理ポートで構成されています。ITU-T G.984/G.988に準拠し、ネットワーク・アクセスにおけるGPON OLTの技術要件を満たしています。最大1024台のONUおよびHGUデバイスによるGPON展開の設置と保守が容易で、光ファイバーブロードバンド・ネットワークに高効率のGPONソリューションと便利な管理を提供します。下り最大2.5Gbps、上り最大1.25Gbpsの広帯域、機器ノード間最大20kmの長距離カバレッジ、ネットワーク展開の柔軟性を提供します。これは、HDTV、IPTV、VoIP、マルチメディアなどのトリプルプレイ・サービス・アプリケーションに信頼性と拡張性の高いネットワークを提供する、コスト効率の高いアクセス・テクノロジーです。主な特長3つのオープン・モジュール・スロット：最大2つの管理モジュール（スロット2とスロット3）、最大2つのスイッチ・モジュール（スロット1とスロット2）ホットスワップ可能なスイッチング・モジュール1つのRJ45シリアル・コンソール・インターフェース（管理モジュールに搭載）スイッチの基本管理とセットアップ用MGMTポート（管理モジュールに搭載）HTTPサーバー・アクセス用冗長電源システム3つの電源スロットAC100～240VおよびDC36～72V電源の冗長性アクティブ・アクティブ冗長電源障害保護1つの電源で壊滅的な電源障害をバックアップIPルーティング機能IPv4ルーティング・プロトコルはRIP v1/v2をサポート、OSPFv2、BGP4IPv6ルーティングプロトコルはRIPng、OSPFv3、BGP4+をサポートルーティングインターフェイスはVLANルーティングモードを提供IPv4用ポリシーベースルーティング（PBR）冗長ルーティング展開用VRRPプロトコル経路再配布をサポートマルチキャストルーティング機能マルチキャストルーティングプロトコルをサポート：PIM-DM、PIM-SM、PIM-SSMS IGMP v1/v2/v3をサポートレイヤ2機能VLANをサポート：IEEE 802.1QタグベースVLAN、プロバイダーブリッジ（VLAN Q-in-Q、IEEE 802.1ad）、ダイナミックVLAN管理のためのGVRP、プライベートVLANSをサポートリンクアグリゲーション：802.3adリンクアグリゲーションコントロールプロトコル（LACP）、Ciscoイーサチャネル（スタティックトランク）をサポートスパニングツリープロトコルをサポート：STP、IEEE 802.1D、RSTP、IEEE 802.1w、MSTP、IEEE 802.1sポートミラーリング、ループプロテクション、LLDP、イーサネットOAM 802.3ah/802.1ag/ITU-Y.1731サービス品質ポートごとのイングレスシェーパーとイグレスレート制限帯域幅制御全スイッチポートに8つのプライオリティキュー：IEEE 802.1p CoS/DSCP/Precedence、VLAN ID、ポリシーベースのイングレスおよびイグレスQoマルチキャストIPv4 IGMPスヌーピングv1、v2、v3対応IPv6 MLDスヌーピングv1、v2対応Querierモード対応MVR（マルチキャストVLAN登録）セキュリティ認証：IEEE 802.1xポートベースネットワークアクセス認証、内蔵RADIUSクライアント、RADIUS/TACACS+ユーザーアクセス認証アクセス制御リスト：IPベース、MACベース、タイムベースACLDHCPスヌーピング、ダイナミックARPインスペクション、IPソースガード管理IPv4およびIPv6デュアルスタック管理スイッチ管理インターフェイス：コンソールおよびTelnet CLI、HTTPウェブ、SNMP v1/v2/v3、SSHv2、SSLv3、TLSv1.2SNMP管理：4つのRMONグループ、インターフェイスのリンクアップ/ダウン用のSNMPトラップ内蔵TFTPクライアント、IPアドレス割り当て用のBOOTPおよびDHCPシステムメンテナンス：HTTP経由でのファームウェアのアップロード/ダウンロード、リセットボタン、デュアルイメージDHCP機能：DHCPリレー、DHCPオプション82、DHCPサーバーユーザー特権レベル制御、NTPおよびSNTP、ネットワーク診断：SFP-DDM、ICMPリモートIP ping、Syslogリモート・アラーム、システム・ログスタッキング管理仮想化された複数のCS-6303Rスイッチを1つの論理デバイスに統合シングルIPアドレス・スタック管理、最大2台のハードウェア・ユニットのスタッキングをサポートスタッキング・アーキテクチャは冗長リング・モードをサポート仕様（抜粋）総スロット数：3最大。管理モジュール：2（スロット2と3）、デュアルマスター制御冗長性と自動回復最大。スイッチモジュール2（スロット1および2）電源ベイ数：3ファントレイ数：1：1、ホットプラグ対応（2軸ファン）外形寸法（幅×奥行×高さ）：482.6×376.2×178.2mm（ラックマウントキット装着時）高さ4U重量：11kg（空筐体）、14.4kg（AC電源モジュール×1、管理モジュール×1装着時）電源要件：AC：入力100-240V～240V：AC：入力100～240V、5A Max 50～60 Hz; DC：入力36～72V、12.7A Max消費電力：<350W
