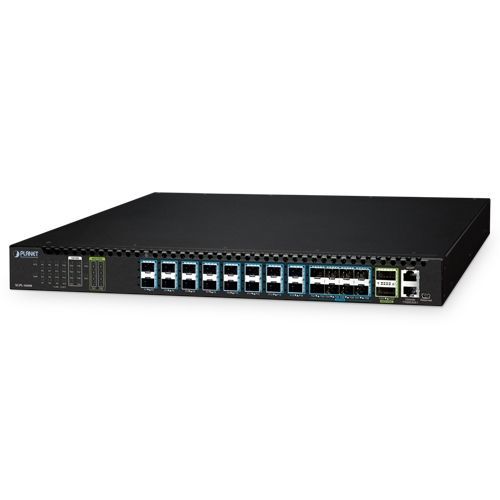

高性能OLT XGPL-16000

ラックマウントPON

40G/100Gアップリンク機能を備えた高性能16ポートXGS-PON OLTPLANET XGPL-16000は、次世代ファイバー・ブロードバンド・アクセス・ネットワーク向けに設計された高密度16ポートXGS-PON光回線終端装置（OLT）です。16個のXGS-PONポート、8個の10G SFP+ポート、2個の40G/100G QSFP28アップリンクポートを集積しており、大規模展開に優れたスケーラビリティと帯域幅アグリゲーションを提供します。XGS-PON SFPスロット：ポートあたり1:256の分割比率2つの40G/100G QSFP28アップリンクインターフェイスによる大容量バックボーン接続8つの10G SFP+ポートによる柔軟なサービス拡張またはリンクの冗長性2つのホットスワップ対応電源（AC/DC/混合）、前面から背面へのエアフローVLANを含む完全なL2/L3機能、Q-in-Q、IGMPスヌーピング、LACP、およびRIP/OSPPを含むL2/L3フル機能強力なQoSおよびSLAメカニズムONUCLI、SNMP、Telnet、および帯域外管理ごとのDBAサポート大容量アグリゲーションおよびアクセスXGPL-16000は、ポートあたり1：ポートあたり256の分割比率をサポートし、合計で最大4096のONUへのアクセスを可能にします。各XGS-PONポートは、対称的な10Gbpsダウンリンク/アップリンク帯域幅を提供し、レガシーGPONシステムを大幅に凌駕します。N1/N2のXGS-PONトランシーバーと複数のGPON光クラス（B+/C+/C++/C+++/D+）をサポートし、下位互換性と柔軟な展開を可能にします。強力な規格互換性XGPL-16000はITU-T G.9807/G.987/G.988規格に準拠し、China TelecomのGPON技術仕様CTC 2.0に準拠しています。また、Ethernet-II、IEEE 802.1Q VLAN、Q-in-Q、LACPをサポートし、幅広い機器やONUとの相互運用性を確保しています。強力なQoSとSLA管理デバイスは、IEEE 802.1p、CoS、WRR、SP、FIFOキュースケジューリングなどの包括的なQoSメカニズムをサポートし、さまざまなトラフィックタイプに対して差別化されたサービスレベルを保証します。キャリアクラスのセキュリティと信頼性XGPL-16000は、ACL（アクセス制御リスト）、ポートアイソレーション、ブロードキャストストーム抑制、PONインタフェース上のデータ暗号化などの高度なセキュリティ機能を提供します。また、タイプBおよびタイプCの光パス保護、ONU異常発光検出、トランクファイバーリンク保護をサポートし、重要なネットワークにおけるフォールトトレランスと最小限のダウンタイムを保証します。モジュール式、冗長性、環境に優しい設計XGPL-16000は、モジュール式のデュアル電源スロット設計を採用し、ホットスワップ可能なAC、DC、またはAC/DC混在電源モジュールをサポートします。ファンシステムは前面から背面へのエアフローレイアウトを採用し、ラックマウント配置に最適化されています。柔軟で効率的な管理デバイスは、CLI（コンソール）、Telnet、SNMP、帯域外イーサネット管理を含む複数の管理インターフェイスを提供します。TFTPリモートソフトウェアアップグレード、デバッグ出力、システムログ、バッチONUプロビジョニングをサポートしています。FTTHおよびエンタープライズ・アプリケーション向けの柔軟な10G XGS-PONソリューション高密度の住宅地と複数ビルの商業施設の両方に対応するよう設計されたXGPL-16000は、大容量でキャリアグレードのファイバー・アクセス・ソリューションを提供します。100Gアップリンク機能を備えたXGPL-16000は、FTTHユーザー向けの4K/8Kビデオストリーミング、IPTV、VoIPから、IP監視、セキュアなデータアクセス、ビジネス環境でのシームレスなエンタープライズ接続まで、幅広いサービス向けに信頼性の高い高スループットのバックホールを実現します。その高い拡張性と対称型10Gbps帯域幅により、堅牢な次世代ファイバー・ネットワークの導入を検討しているISP、システム・インテグレーター、企業にとって理想的なソリューションとなっています16。XGS-PON OLT SFPスロット、XG-PONおよびGPONトランシーバーとの下位互換性最大10Gbps対称ダウンストリームおよびアップストリーム最大伝送距離20km各PONポートは最大256のONT/HGをサポートITU-T G.9807、G.987、G.987に準拠およびG.988に準拠10GBASE-SR/LR SFP+スロット8基40G/100G QSFP28アップリンク・スロット2基システム・セットアップおよび管理用RJ45-DB9コンソール・インターフェース10/100BASE-TX帯域外管理ポート1基ユーザーフレンドリーなCLI、Telnet、およびSNMP管理2つの制御インターフェース：帯域外IP - 専用管理ポート経由、帯域内IP - SFP+およびQSFP28アップリンク経由不正なONUアクセスを防止するONT/HGU認証をサポートONU/ONTポート制御ONTSごとのVLAN設定DBA（動的帯域幅割り当て）をサポートONUSごとのSLA（サービス・レベル・アグリーメント）をサポート動的ルーティング・プロトコルをサポート：RIPおよびOSPFIPv4静的ルーティングルーティングインターフェイスは、VLANルーティングモードごとに提供VLANをサポート：IEEE 802.1QタグベースVLAN、プロバイダーブリッジ（VLAN Q-in-Q、IEEE 802.1ad）、動的VLAN管理のためのGVRPリンクアグリゲーションをサポート：802.3adリンクアグリゲーションコントロールプロトコル（LACP）、Ciscoイーサチャネル（スタティックトランク）スパニングツリープロトコルをサポート：STP、IEEE 802.1D、RSTP、IEEE 802.1w、MSTP、IEEE 802.1s特定のポートの入出力トラフィックを監視するポートミラーリング（多数～1）G.8032 ERPS（イーサネット・リング・プロテクション・スイッチング）をサポートブロードキャスト・ループを回避するループ・プロテクションLLDP（Link Layer Discovery Protocol）ポートごとのイングレス・シェイパーとイグレス・レート制限ポートごとの8つのプライオリティ・キュー：IEEE 802.1p CoS、VLAN IDプライオリティ、DSCP/PrecedencePolicy-based QoS on ingress/egressSupports IPv4 IGMP snooping v1、v2、v3Supports IPv6 MLD snooping v1、v2Querier mode supportMVR (Multicast VLAN Registration)認証：IEEE 802.1xポートベースネットワークアクセス認証、内蔵RADIUSクライアント、RADIUS/TACACS+ユーザーアクセス認証アクセス制御リスト：IPベースACL、MACベースACL、タイムベースACLHCPスヌーピング、ダイナミックARPインスペクション、IPソースガードIPv4およびIPv6デュアルスタック管理スイッチ管理インターフェイス：コンソールおよびTelnet CLI、HTTPウェブ・スイッチ管理、SNMP v1およびv2c、SSHv2、SSLv3、TLSv1.0およびSNMP v3セキュア・アクセスSNMP管理：4つのRMONグループ、インターフェイスのリンクアップおよびリンクダウン通知用SNMPトラップ内蔵TFTPクライアントBOOTPおよびIPアドレス割り当て用DHCPシステム・メンテナンス：HTTP経由でのファームウェアのアップロード/ダウンロード、デュアルイメージDHCP機能：DHCPリレー、DHCPオプション82、DHCPサーバーユーザー特権レベル制御ネットワークタイムプロトコル（NTP）およびSNTPネットワーク診断：SFP-DDM、ICMPリモートIP pingSyslogリモートアラーム、システムログXGS-PONポート：クラスB+/C+/C++/C+++/D+ XGS-PON/GPONトランシーバー対応10GBASE-X SFP+スロット：8、10GBASE-SR/LR SFP+トランシーバー対応、1GBASE-X SFPトランシーバーと下位互換100G QSFP28ポート：2ポート100G QSFP28、40G QSFP+と下位互換性あり：10/100BASE-TX RJ45ポート1基コンソール：RJ45-RS232シリアル・ポート×1（115200、8、N、1）RAM：2048MBフラッシュ・メモリ：4096MB4096MBD寸法（幅×奥行×高さ）：442.5×280×44.6mm重量：4,600gモジュール式電源1個使用時消費電力：120W/409.56W120ワット/409.56BTUP電源要件 - AC: 100~240V AC、1.5A max.電源要件 - DC: 36~72V DC、3A max.ファン: 4ファン、フロント-バックエアフロースイッチスイッチアーキテクチャ：ストアアンドフォワードスイッチファブリック：176Gbpsアドレステーブル128KARPテーブル36KACLテーブル最大。IPv4で最大3840、IPv6で最大19201920（IPv6共有データバッファ）：2MBジャンボフレーム9KBフロー制御：半二重の場合はバックプレッシャー、全二重の場合はIEEE 802.3xポーズフレームXGS-PON仕様伝送速度：ダウンストリーム：10Gbps、アップストリーム：10Gbps（XGS-PON）、ダウンストリーム：10Gbps、アップストリーム：2.5Gbps（XG-PON）、ダウンストリーム：2.5Gbps、アップストリーム：1.25Gbps（GPON）光分割比：最大256/ポート伝送距離：20kmPONモジュール波長：XG(S)-PON：XG（S）-PON：TX1577nmの/ RX 1270nm、GPON：TX1490nmの/ RX 1310nmPONファイバータイプ：9/125um SMF（シングルモード光ファイバー）レイヤー3機能IPインターフェイス：最大1KのVLANインターフェイス、IPv4とIPv6の両方で共有ルーティングテーブル：IPv4用8K、IPv6用20Kルーティング・プロトコル：スタティックルーティング、RIP、OSPF、BGP、IS-IS、VRRPLayer 2機能ポート設定：ポート無効化/有効化、フロー制御無効化/有効化、各ポートの帯域制御、ポートループバック検出ポートミラーリング：TX/RX/両方、多数～1VLAN：IEEE 802.1QタグベースVLAN、最大4K VLANグループ、IEEE 802.1ad Q-in-Q VLANスタッキング/トンネリング、フレキシブルQ-in-Q、VLAN管理用GVRPスパニングツリープロトコル：IEEE 802.1D、IEEE 802.1w、IEEE 802.1sマルチキャスト：IPv4 IGMP v1/v2/v3スヌーピング、IPv4クエリアモードサポート、IGMPフィルタリングおよびIGMPスロットリング、IGMPプロキシレポート、IGMPマルチキャスト転送、IPv6 MLD v1/v2スヌーピング、マルチキャストVLANレジスタ（MVR）、最大3840マルチキャストグループリンクアグリゲーション：IEEE 802.3ad LACP、スタティックトランクリンクアグリゲーション、トランクグループあたり16ポートで64グループをサポート、最大80Gbps帯域幅（全二重モード）、ロードバランスアルゴリズム：ソースIP/宛先IP/ソース+宛先IP、ソースMAC/宛先MAC/ソース+宛先MACストームコントロール：100pps単位、1～14880帯域幅制御：ONUごと/ポートごとのレート制限をサポート、最低64Kbpsストリーム、PONポートでのダイナミック帯域割当（DBA）、SLA（サービス・レベル・アグリーメント）QoSをサポート：PONインターフェース：DBA、SLA、各ONT/ONU/HGUに基づくアップストリーム/ダウンストリームレートの制限、全スイッチポートに8つの優先キュー、優先キューのスケジューリング：WRR、ストリクトプライオリティ、トラフィック分類：IEEE 802.1p CoS/DSCP/Precedence、VLAN ID、ポリシーベースのイングレスおよびイグレスQoSRing：ITU-T G.8032 ERPS RingSecurity機能アクセス制御リスト：標準および拡張ACL、IPベースACL、MACベースACL、タイムベースACL、ACLベース：MACアドレス、IPv4/IPv6 IPアドレス、プロトコル番号、Sport/dport、ToS/Precedence、最大1kエントリセキュリティ：PONインターフェース上の伝送データ暗号化、MAC制限、MACスティッキー、ポート分離、DHCPスヌーピング、ダイナミックARPインスペクション、IPソースガードAAA：TACACS+およびIPv4/IPv6 over RADIUSネットワーク・アクセス・コントロール：IEEE 802.1xポートベースネットワークアクセスコントロール管理機能システム設定：コンソールおよびTelnet、Webブラウザー、SNMP v1、v2c安全な管理インターフェイス：SSHv2、SSLv3、SSHおよびTelnet接続の最大8セッションシステム管理：IPv4およびIPv6デュアルスタック管理、SNMP MIBおよびTRAP、SNMP RMON 1、2、3、9の4つのグループ、イーサネットネットワーク経由のHTTP/TFTP/FTPプロトコルによるファームウェアアップグレード、HTTP/TFTP/FTPプロトコルによる設定のアップロード/ダウンロード、IEEE 802.1ab LLDPプロトコル、NTPおよびSNTPクライアントをサポート、IPv4/IPv6ログインユーザー名とパスワードのRADIUS認証イベント管理：リモートsyslog、システムログSNMP MIBs：RFC 1213 MIB-II、RFC 1215 Internet Engineering Task Force、RFC 1271 RMON、RFC 1354 IP-Forwarding MIB、RFC 1493 Bridge MIB、RFC 1643 Ether-like MIB、RFC 1907 SNMPv2、RFC 2011 IP/ICMP MIB、RFC 2012 TCP MIB、RFC 2013 UDP MIB、RFC 2096 IP forward MIB、RFC 2233 if MIB、RFC 2452 TCP6 MIB、RFC 2454 UDP6 MIB、RFC 2465 IPv6 MIB、RFC 2466 ICMP6 MIB、RFC 2573 SNMPv3 notification、RFC 2574 SNMPv3 VACM、RFC 2674 Bridge MIB ExtensionsStandard Conformance規制準拠：CE、FCC、LVD規格準拠：IEEE 802.3z、IEEE 802.3ae、IEEE 802.3x、IEEE 802.3ad、IEEE 802.1D、IEEE 802.1w、IEEE 802.1s、IEEE 802.1p、IEEE 802.1Q、IEEE 802.1X、IEEE 802.1ab、RFC 768、RFC 793、RFC 791、RFC 792、RFC 2068、RFC 1112、RFC 2236、RFC 3376、RFC 2710、RFC 3810、ITU-T G.9807.1、ITU-T G.987、ITU-T G.988動作環境：温度0～50°C、相対湿度：5～90%（結露しないこと）保管時：温度：-10～70°C、相対湿度：5～90%（結露しないこと温度：-10 ~ 70°C、相対湿度：5 ~ 90%（結露しないこと）
