三相周波数インバータ

デジタルIP20IP54

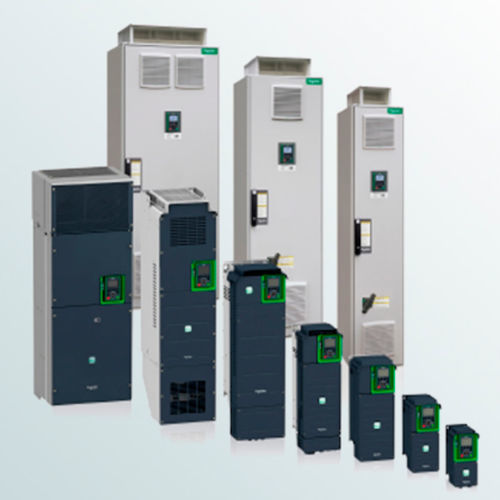

シュナイダーエレクトリックの小型周波数コンバータATVシリーズは、パルス幅変調IGBTトランジスタを使用した中間電圧回路付きコンバータです。周波数と振幅が一定の三相電流システムを周波数と電圧が可変の三相電流システムに変換します。 周波数変換器は、0.75 kWから355 kWまでの容量のモーターに対応します。標準設計では、2象限モードで動作します。ご要望に応じて（オプション）、4象限モードで動作させることも可能です。このためには、制動チョッパーがコンバーターに内蔵されているか、エネルギー回収モジュールが追加で供給されます。サーキット・スロットルはすべての周波数コンバーターに内蔵されています。制御とサービスには、キリル文字と多言語のテキストが表示されるLCD表示付きグラフィックパネルが採用されています。 周波数コンバータは、低レベルのノイズと損失で動作します。インバータの変調周波数は、1～16 kHzの範囲で調整時に設定されます。 アプリケーションの利点 電流成分ベクトルベース制御システムによるモーター運転トルクの高ダイナミクス試験； 定トルク始動と高い回転精度； 周波数コンバータは、無負荷運転、短絡、地絡、供給網、負荷の偏差に強い； 技術プロセスにおける個別およびマルチモータードライブの実装； スチール製亜鉛メッキケーシングは、干渉、機械的および気候的な影響に対して最大限の保護を提供します。 ドライブの回転周波数は、デジタル制御システムの適用により、幅広いモータの機械的特性において低損失でスムーズに調整されます、
