制御電気キャビネット SHSN

スイッチング置き型IP54

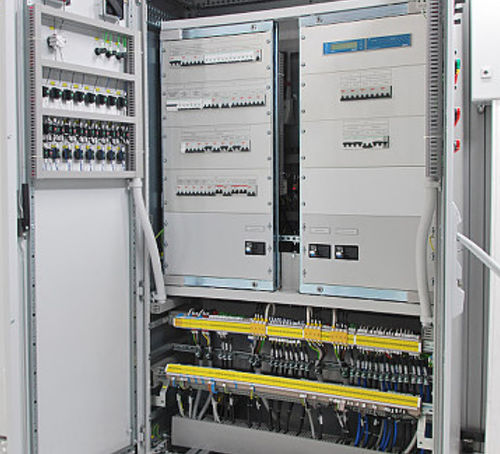

補助キャビネット（以下、SHSN）は、公共電気交通（路面電車、トロリーバス）の変電所補助回路電源用に提供されます。 SHSNは片側保守キャビネットで、IEC 529, EN 60 529の要求に従い、保護等級IP 54を提供します。 独創的な設計と内部スペースの合理的な使用により、この新しい補機キャビネットは、これまで大部分の変電所で使用されていた旧世代の3つのキャビネットSHSN-1М、SHSN-2М、SHSN-3Мに代わるものです。 SHSN制御装置は2つのグループに分けられます： 第1グループ - キャビネットのドアにある、日常的なスイッチングで最もよく使用される制御装置； 第2グループ：日常的なスイッチングではあまり使用されない制御装置で、キャビネット内部の2つの回転フレームに設置されている。 リレー、コンタクタ、保護装置、自動制御装置は、回転フレームの後ろにある取り付けパネルに設置されています。 このような設計ソリューションにより、アプリケーションの柔軟性と保守性、機器の設置・調整効率の高さ、保守性の高さを実現しています。 機能的には、SHSNは3つの入力に接続することができます： 補助変圧器から2系統 1つは電圧0.4kVの都市電源入力。 キャビネットには、いくつかの入力で電源が失われた場合のための自動転送スイッチが装備されています。 キャビネットには、ヨーロッパの有名メーカーが製造したデジタル4ゾーンメーターが設置されており、変電所の暖房に使用される有効電力を測定します。 シュナイダーエレクトリック社（フランス）、ABB社（ドイツ）など、世界をリードするメーカーのリレースイッチング装置がSHSN設備に使用されている。
