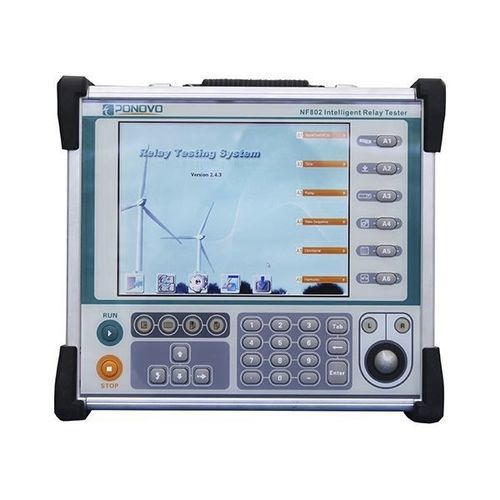

保護リレー用テストキット NF802

電動コンピュータ制御デジタル

NF802 はフル デジタル IEC61850 中継器テスト セットで、8 つの光学港を装備し、強力なデータ処理機能は、フル デジタル IEC61850 保護リレー テストを実現できます。 各光学ポートの強力なデータ送受信機能があり、8本のSVストリームと16本のGOOSEストリームを送受信し、各ストリームは最大128本のBI/BO信号を構成できます。それは低レベル信号の入力装置をテストするのに使用することができる 12 の構成可能な独立した低レベルのアナログ信号の出力ターミナルを備えています。 また、GPS、IRIG-Bコード同期インターフェイスを装備し、PTP/IEEE1588をサポートして、変電所内デバッグと変電所間コンバインデバッグの条件を提供する。 ソフトウェアPowerTest for NF802は、すべてのIEC61850リレー特性テストに使用できます。WindowsXP、Vista、Win7、Win10と互換性があります。NF802は10.4インチスクリーンのコントロールシステムを持っており、ノートパソコンなしでテストが可能です。しかしそれはまたイーサネット ポートによって PC と接続することができます。NF802は強力なテスト機能を持ち、様々な自動テストのために異なるタイプのリレーテンプレートを使用することができます。それは異常な SV のシミュレーション、仮想ターミナル テスト、光パワー テストを含む光学デジタル保護の独特な機能テストを等統合しました。 また、NF802 IEC61850保護デジタルリレーテストキットは、自動的にモデルファイル（SCD、ICD、CID、NPI）を分析することができ、例えば、自動的にSV、サンプルチャネルメッセージ、GOOSEメッセージを構成し、GOOSE通信リンクをチェックします。また、異常なSMV（揺れ、ドロップフレーム、異常なデータとシリアル番号の偏差など）をシミュレートすることができます。
