製品説明

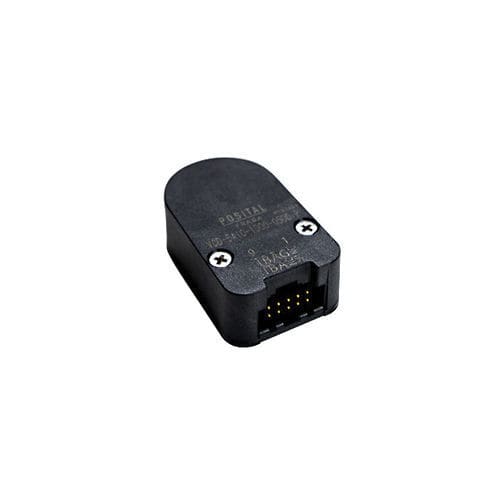

POSITAL IXARC シングルターン モジュラー、キットエンコーダ: Incremental RS422 インターフェース, ハブシャフト 構造.
インターフェース
インタフェース | Incremental RS422
Pulses per Revolution | 1000, 1024
Output Incremental | A, /A, B, /B, Z, /Z
Configuration Remark | PPR: 1000, 1024
出力
出力ドライバ | RS 422 (TTL)
Output Voltage High Level RS422 (TTL) | Condition: current max. -20 mA, min. 2.4 V; condition: no...
Output Voltage Low Level RS422 (TTL) | Condition: current max. +20mA, max. 0.4 V; condition: no ...
Output Rise Time | 110 ns
Outfall Fall Time | 100 ns
Index Pulse Width | P0: in electrical °: Min. 60, typ.: 90, max: 120
Index Pulse Rise Time | t1 in ns: min. 50, typ. 100, max. 200
Index Pulse Fall Time | t2 in ns: min. -10, typ. 15, max. 25
Maximum Switching Current | 8 mA per Channel
接続 | Latching Pin Connector, 10 pin
電気的データ
供給電圧 | 4.5 – 5.5 VDC
消費電流 | CPR < 500, no load: typ. 29 mA, max. 36 mA; CPR ≥ 500, no load: typ. 56 mA, max. 65 mA
消費電力 | ≤ 0.7 W
極性逆付け防止 | ノー
過電圧防止 | ノー
Max Load Capacitance | 100 pF
最大電気速度 | minimum value of [ (18*10^6)/PPR and 60000 ] 1/min
EMC Electrostatic Discharge | ± 4 kV, IEC 61000-4-2
MTTF | 6404 years @ 20°C and 40 % relative humidity
センサー
技術 | 光学式
分解能 シングルターン式 | Incremental with Index (Kit)
分解能 マルチターン式 | 0 ビット
精度 (INL) | ±0.16°
Phase Angle | Pulse diagram Z: 90° ±30°
Duty Cycle | Pulse diagram X,Y: 180°±30°
環境仕様
保護構造 (ハウジング) | IP40
Min Temperature | -40 °C (-40 °F)
Max Temperature | +100° C (+212° F)
機械的データ
筐体材質 | ネジ止め
筐体材質 | Polycarbonate 20% Glass Fiber Filled
ハウジング コーティング | 塗装なし
シャフトタイプ | ハブシャフト
Kit Shaft Dimension | 8 mm
シャフトの材質 | Aluminum
シャフトの固定オプション | セットネジ シャフト
最大アキシャル/ラジアルずれ | ± 0.25 mm / ± 0.05 mm
Disk Radial Position Tolerance | min. ± 0.127 mm, gap set by standard spacer tool
重量 | 0 (0.00 lb)
ローター慣性 | ≤ 0.56 gcm² [≤ 3.06 x 10^-3 oz-in²]
耐振動 | ≤ 20 g (5 Hz – 2000 Hz)
Tooling | 1-4pcs = One spacer, hex and centering tool per encoder (PO3)
電気的接続（ピン割当）
信号 | ピン番号
Not Connected | 1
Power Supply | 2
GND | 3
Not Connected | 4
/A | 5
A | 6
/B | 7
B | 8
/Z | 9
Z | 10
接続図 / 寸法 / パルス図
製品は接続計画（10ピンラッチングコネクタ）、パルス図、寸法図（フランジ/ハウジング図）を含む設計情報が提供されています。
製品寿命情報
新製品
caractéristiques / spécifications techniques
POSITAL IXARC シングルターン モジュラー、キットエンコーダ: Incremental RS422 インターフェース, ハブシャフト 構造.
インターフェース
インタフェース | Incremental RS422
Pulses per Revolution | 1000, 1024
Output Incremental | A, /A, B, /B, Z, /Z
Configuration Remark | PPR: 1000, 1024
出力
出力ドライバ | RS 422 (TTL)
Output Voltage High Level RS422 (TTL) | Condition: current max. -20 mA, min. 2.4 V; condition: no...
Output Voltage Low Level RS422 (TTL) | Condition: current max. +20mA, max. 0.4 V; condition: no ...
Output Rise Time | 110 ns
Outfall Fall Time | 100 ns
Index Pulse Width | P0: in electrical °: Min. 60, typ.: 90, max: 120
Index Pulse Rise Time | t1 in ns: min. 50, typ. 100, max. 200
Index Pulse Fall Time | t2 in ns: min. -10, typ. 15, max. 25
Maximum Switching Current | 8 mA per Channel
接続 | Latching Pin Connector, 10 pin
電気的データ
供給電圧 | 4.5 – 5.5 VDC
消費電流 | CPR < 500, no load: typ. 29 mA, max. 36 mA; CPR ≥ 500, no load: typ. 56 mA, max. 65 mA
消費電力 | ≤ 0.7 W
極性逆付け防止 | ノー
過電圧防止 | ノー
Max Load Capacitance | 100 pF
最大電気速度 | minimum value of [ (18*10^6)/PPR and 60000 ] 1/min
EMC Electrostatic Discharge | ± 4 kV, IEC 61000-4-2
MTTF | 6404 years @ 20°C and 40 % relative humidity
センサー
技術 | 光学式
分解能 シングルターン式 | Incremental with Index (Kit)
分解能 マルチターン式 | 0 ビット
精度 (INL) | ±0.16°
Phase Angle | Pulse diagram Z: 90° ±30°
Duty Cycle | Pulse diagram X,Y: 180°±30°
環境仕様
保護構造 (ハウジング) | IP40
Min Temperature | -40 °C (-40 °F)
Max Temperature | +100° C (+212° F)
機械的データ
筐体材質 | ネジ止め
筐体材質 | Polycarbonate 20% Glass Fiber Filled
ハウジング コーティング | 塗装なし
シャフトタイプ | ハブシャフト
Kit Shaft Dimension | 8 mm
シャフトの材質 | Aluminum
シャフトの固定オプション | セットネジ シャフト
最大アキシャル/ラジアルずれ | ± 0.25 mm / ± 0.05 mm
Disk Radial Position Tolerance | min. ± 0.127 mm, gap set by standard spacer tool
重量 | 0 (0.00 lb)
ローター慣性 | ≤ 0.56 gcm² [≤ 3.06 x 10^-3 oz-in²]
耐振動 | ≤ 20 g (5 Hz – 2000 Hz)
Tooling | 1-4pcs = One spacer, hex and centering tool per encoder (PO3)
電気的接続（ピン割当）
信号 | ピン番号
Not Connected | 1
Power Supply | 2
GND | 3
Not Connected | 4
/A | 5
A | 6
/B | 7
B | 8
/Z | 9
Z | 10
接続図 / 寸法 / パルス図
製品は接続計画（10ピンラッチングコネクタ）、パルス図、寸法図（フランジ/ハウジング図）を含む設計情報が提供されています。
製品寿命情報
新製品
caractéristiques / spécifications techniques
- ブランド: POSITAL
- モデル: VCD-5LI0-HHHH-08DD-P
- インターフェース: Incremental RS422
- PPR: 1000, 1024
- 出力: A, /A, B, /B, Z, /Z (RS422 TTL)
- 出力速度特性: Rise 110 ns, Fall 100 ns
- インデックスパルス: 幅 typ. 90° (60–120°), 立ち上がりt1 typ.100 ns, 立ち下がりt2 typ.15 ns
- 供給電圧: 4.5–5.5 VDC
- 消費電流: CPR<500 typ.29 mA / CPR≥500 typ.56 mA（無負荷）
- 消費電力: ≤ 0.7 W
- 保護等級: IP40
- 動作温度範囲: -40 °C ～ +100 °C
- 精度(INL): ±0.16°
- シャフト: ハブシャフト、8 mm、アルミニウム、セットネジ固定
- 筐体材質: ポリカーボネート（20%ガラス繊維充填）
- 最大スイッチング電流: 8 mA/チャネル
- 接続: 10ピン ラッチングピンコネクタ（ピン割当は上記）
- EMC ESD: ±4 kV (IEC 61000-4-2)
- MTTF: 6404 年（20°C, 湿度 40%）
