静水圧試験用ベンチ

圧力温度牽引/圧縮

プレゼンテーション
航空機向けの試験台および専用治具の機器と実績例を紹介するページです。作業例：タイヤの膨張、気密試験、圧力制御、低温（クライオ）処理、油圧試験、温度／圧力のシミュレーション。民間・軍用の固定翼／回転翼機向けの適用実績があります。

実績一覧
シリーズ: VALISE NATO

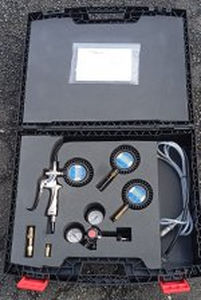

• 観察事項: 継手、アダプタ、延長、バルブ、ホース、減圧器付き圧力計、圧力計、手動ポンプなどの工具を収納した輸送ケース。航空機の油圧／空気圧回路の膨張、気密試験、パージに使用。蓋部に柔軟配管用の別室あり。構成は整備対象機による。
• 写真: ケース、内部収納、継手の例。

シリーズ: VALISE POIGNEE DE GONFLAGE AERONEF

• 観察事項: 航空機用タイヤを膨らませ、調整し、放気するための部品を収めた輸送ケース。民間・軍用対応。
• 写真: 膨張キットと付属品の例。

シリーズ: 圧力コントローラ

• 観察事項: 航空機用タイヤ圧を精密に制御する装置。複数モデル／構成あり。
• 写真: 圧力コントローラ本体と操作パネルの例。

シリーズ: N2またはO2ブースター

• 観察事項: ガスボトルを残圧30 barまで使い切り、出力を最大400 barまで昇圧してボトル使用を最適化するブースター。複数モデルあり。
• 写真: ブースター本体とボトル接続例。

シリーズ: N2/O2トロリー

• 観察事項: 滑走路や工場での加圧補助用トロリー。1本または2本のガスボトル搭載可能。フィルタ、バルブ、圧力計、ホース（ホイップチェック付）を備えた操作盤を搭載。HP/LPプレートや特殊カップリングなどのオプションあり。
• 写真: トロリー配置と操作盤の例。

シリーズ: O2 AEROホースおよびコンポーネント

• 観察事項: 航空機用酸素回路対応のホース、減圧弁、継手の豊富なラインナップ。材質・型式多数。
• 写真: ホース、コネクタ、減圧弁の例。

シリーズ: DYNASTATトルクリミッタ

• 観察事項: 引張/圧縮時にマイクロコンタクトで電気遮断を行う安全計測装置。マイクロスイッチは複数レンジで最大7500 daNまで調整可能。空心軸ギアボックス保護用に設計され、ウィンチ、クレーン、荷役機器、コンベヤなどで荷重制限器としても使用可能。ATEX接点付きバージョンあり。
• 資料: 技術資料は要請に応じて提供。

シリーズ: 低温装置（CRYOGENICS）

• 観察事項: サイフォン、採取プローブ、相分離器、真空ジャケットまたは保温配管など、液体窒素・液体ヘリウムの低温搬送仕様で製作。
• 写真: 低温配管およびプローブの例。

シリーズ: 現地試験用ケース

• 観察事項: 200 bar の HP ボトルを組み込んだツールケースで、現地でのバルブ（HP/LP）調整やクラス0.1基準計を用いた圧力計校正が可能。
• 写真: 現地校正用ケースと基準計の例。

シリーズ: ケロシン温度勾配試験台

• 観察事項: 高度による温度・圧力変化をシミュレートしエンジン燃料（ケロシン）回路を試験。ノートPCによるEthernet制御。圧力生成 0–250 bar、温度範囲 −70〜+150 °C。部分的にATEX部品使用。
• 写真: 試験台配置と計測機器の例。

シリーズ: 手動またはPC制御の油圧試験台

• 観察事項: 魚雷射出などによる圧力変動を模擬する油圧試験台。PC制御（試験スクリプト、データ記録）または手動制御が可能。圧力生成 0–250 bar。
• 写真: 油圧試験台と操作画面の例。

写真（例）
各実績を示す複数の画像（ケース、トロリー、試験台、Dynastat、低温コンポーネント等）を掲載しています。

特性 / 技術仕様

• 試験台の典型作動圧力: 0〜250 bar。
• 温度範囲（ケロシン試験台）: −70 °C〜+150 °C。
• N2/O2ブースター: 最大400 barまでの昇圧能力、ボンベを残圧30 barまで排出可能。
• 現地試験用ケース: 200 bar HP ボトルとクラス0.1基準計を統合し現地での校正とバルブ調整が可能。
• N2/O2トロリー: 1本または2本のボンベ用構成、操作パネルと安全装置（フィルタ、バルブ、圧力計、ホースとホイップチェック）を装備。
• Dynastat: マイクロスイッチは最大7500 daNまで調整可能。ATEX接点付きバージョンあり。
• O2 Aeroコンポーネント: 航空機用酸素回路に適合する各種ホース、減圧弁、継手をラインナップ。
• 用途により一部の試験台およびコンポーネントにATEX部品を採用。
