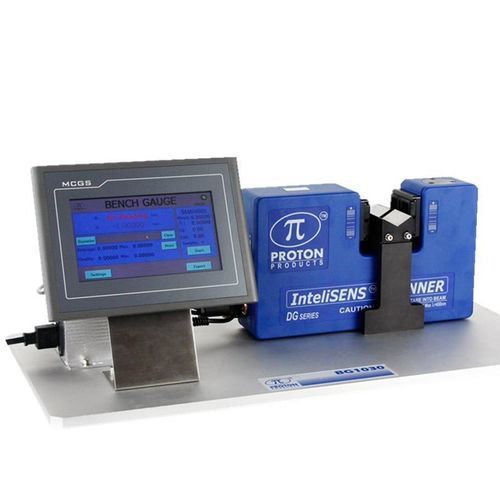

直径測定装置 InteliSENS® BG

非接触式LEDCCD

非接触径測定 成功したInteliSENS® DGシリーズのスキャンレーザー径測定器から派生したInteliSENS® BGシリーズのベンチゲージは、入荷検査、品質管理、研究所でのオフライン、スタンドアロン使用を目的としています。 - Proton ProductsのInteliSENS® DGシリーズのスキャンレーザー径測定器は、ミニチュアタッチスクリーンPCと電源ユニットと共にアルミニウムベースボードに統合されています。用途に応じて、精密なサンプル保持のためにオプションで鋼製V溝や回転チャックを統合することもできます。 - 非接触レーザー測定は、測定対象を変形させたり、マークを付けたりしません。 - 最大測定モデルは27mmまたは57mmで利用可能です。 - 測定の統計分析を提供します。 - オプションの回転チャックまたはV溝サンプルホルダーを装備可能です。 - 非常に使いやすいです。 - 入荷検査、品質管理、研究所でのオフライン、スタンドアロン使用に適しています。 導入 InteliSENS® BGシリーズのベンチゲージは、ノギスやマイクロメータースクリューゲージの迅速で使いやすい非接触代替品です。タッチスクリーンPCは、最大/最小および楕円率の自動計算、統計分析、データロギングを備えた測定表示を提供します。記録されたデータは、USBフラッシュメモリースティックを使用してタッチスクリーンPCから抽出できます。 動作原理 Proton ProductsのInteliSENS® DGシリーズの径測定器は、測定対象のオブジェクトにレーザービームを迅速にスキャンします。レーザービームは受信レンズによってフォトダイオードに焦点を合わせられ、電気信号はProton設計のFPGAプロセッサによってデジタル処理されます。オブジェクトがレーザービームを遮る時間の長さは、オブジェクトの直径に直接比例します。 仕様 - モデル: BG1030, BG1060 - ゲートサイズ: 30mm (1.18インチ), 60mm (2.36インチ) - 最小直径: 0.1mm (0.004インチ), 0.2mm (0.004インチ) - 最大直径: 27mm (1.063インチ), 57mm (2.244インチ) - 解像度: 1 µm - 精度: BG1030の場合±(1µm + 0.008%のオブジェクト直径), BG1060の場合±(1.5µm + 0.008%のオブジェクト直径) - 測定速度: 最大600スキャン/秒 - 動作温度: 5°Cから45°C (41°Fから113°F) - 相対湿度: 38°Cで最大90% - 電源: 85–264 VAC, 47–65 Hz, 最大24 W - オプションの回転チャックまたはV溝サンプルホルダー - ディスプレイ、統計、データロギング用のタッチスクリーンPC
