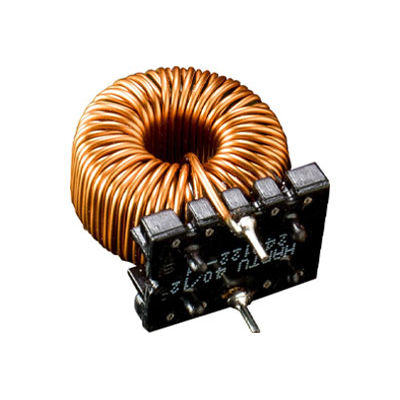

巻チョークコイル

誘導型絶縁Oリング

鉄粉コア材料付きチョーク PTR HARTMANN誘導部品は、鉄粉コアをベースにしたチョークを提供します。耐散電界設計が不可欠な様々な用途に適しています。鉄粉コアは、渦電流損失を低減するために個別に絶縁された粉末粒子を圧縮することによって形成される。 コアの鉄粉材にエアギャップが分散しているため、当社の鉄粉ベースのチョークは、DCバイアスによるインダクタンスへのわずかな依存性しかなく、鉄の高飽和誘導を同時に使用することができます。様々な用途に最適化された鉄粉芯材を提供します。鉄粉材料を使用して無線干渉を抑制すると、鉄粉の交互電界変調による顕著な振幅透過性と高い飽和誘導が発生します。透過性は、AC磁界強度とともに増加し、アイドル時よりも動作負荷で高い実効インダクタンスに達します。そのため、鉄粉コアを備えたチョークは、電源ラインの対称干渉電圧のアッテネータや、整流リアクタ、電流制限インダクタ、フィルタチョークとして特に適しています。 この材料の性能が低いため、調光チョーク、フィルターチョーク、転流リアクタなどの用途で必要とされるオーバーシュートの良好な減衰を保証します。DCアプリケーションでは透過性低下が小さいため、貯蔵チョークに鉄粉材料を使用することもできます。有用な信号におけるスイッチング周波数と最大変化成分は、特定のアプリケーションを最適化するためのコア材料の適切な選択にとって決定的なものです。
