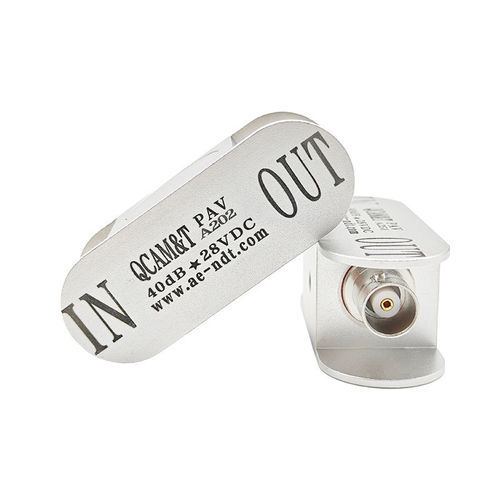

信号前置増幅器 PAV

パワー音調整

説明
PAV音響放射プリアンプは固定ゲイン40 dBを備え、自動センサーテスト（AST）機能を搭載しています。信号ケーブル経由のファントム給電に対応し、一般的なAEセンサーおよび収集ボードとの互換性があります。鋳造アルミニウム製筐体は電磁シールドと耐衝撃性を提供し、BNC-BNCコネクタと小型設計により現場での取り付けが容易です。

主な特長

• 多くの一般的なAEセンサーおよび収集ボードと互換性のある広帯域汎用プリアンプ
• 固定ゲイン：40 dB
• 信号ケーブルによるファントム給電対応
• センサへテスト信号を送る自動センサーテスト（AST）機能
• 電磁シールドおよび機械的保護を備えた鋳造アルミ筐体

技術仕様
ゲイン：40 dB
応答周波数：10 kHz ～ 1200 kHz
ノイズ：≤28 dB
出力範囲：±10 V（Vpp）
動作電圧：24 V ～ 30 V DC
インピーダンス：50 Ω
無負荷電流：20 mA
最大電流：100 mA
動作温度：-20 ℃ ～ +60 ℃
サイズ（D×W×H）：65 mm × 23 mm × 25 mm
重量：40 g
保護等級：IP62
筐体材質：鋳造アルミニウム
コネクタ：BNC-BNC

注意
1. プリアンプの出力インピーダンスが下流機器（AE収集装置、DAQ、オシロスコープ等）の入力インピーダンスと一致していることを確認してください。不一致はゲインや信号振幅のずれを引き起こします。
2. 非専用の収集機器（DAQ、オシロスコープ等）に接続する場合、機器がファントム電源を供給しないときは外部電源（PPS）を用意してください。
3. プリアンプを破損する可能性のある誤接続を避けてください：a）入力電圧が仕様値より約25%高い場合；b）入力と出力を逆に接続した場合。

技術概要

• ゲイン：40 dB
• 帯域：10 kHz ～ 1200 kHz
• 電源：24–30 V DC（ファントム）
• ノイズ：≤28 dB
• 出力：±10 Vpp
• インターフェース：BNC-BNC
• 筐体：鋳造アルミニウム、IP62
• サイズ：65×23×25 mm
• 重量：40 g
