地磁場プローブ HNFP series

分光計分光学用リアルタイム

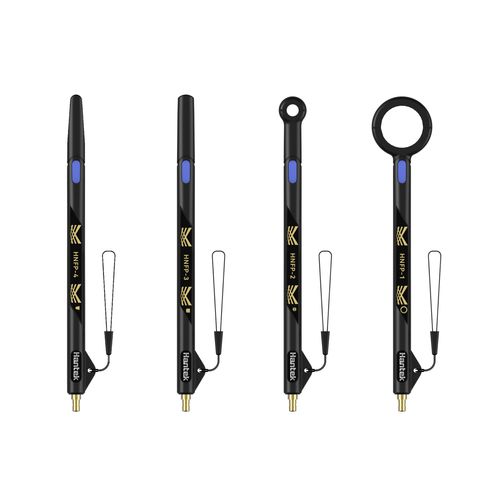

HNFPシリーズの近接場プローブは、9KHzから3GHzの周波数範囲をカバーし、幅広いEMI問題に対応できる費用対効果の高いEMIトラブルシューティングソリューションの開発に最適です。この製品は、磁界（H）試験用のプローブ7種類と、電界（E）試験用の高周波プローブ2種類で構成されています。磁界プローブは、ヘッド形状の異なる電気的に絶縁された特殊なプローブヘッドを備えており、ニアフィールド測定タスクに多用途性を提供します。すべての近接場プローブはパッシブ型であり、50Ωケーブルでスペクトロメーターやオシロスコープに直接接続し、リアルタイムの磁場試験と解析が可能です。干渉信号が弱い場合には、30dBゲインのプリRFアンプ（HNFPA-1）を使用することで、システム試験の感度を高めることができます。適合試験のために製品をリリースする前に、潜在的なEMI/EMC問題の特定と解決を容易にします。 - 高周波磁界プローブ周波数範囲：30MHz～3GHz、低周波磁界プローブ周波数範囲：9kHz～50MHz； - 高周波Eフィールドプローブ周波数範囲：30MHz-3GHz； - HNFPA-1プリアンプ 周波数範囲：9kHz-3GHz、ゲイン約30dB； - すべてのニアフィールド・プローブ すべてのニアフィールド・プローブはパッシブで、オシロスコープ、レシーバー、スペクトラム・アナライザーの入力ポートに差し込むことができる； - 大きなループは感度が高いが空間分解能が低く、小さなループは感度が低いが発生源の位置を絞り込みやすい； - 磁場プローブには、電気的に絶縁された特殊なプローブヘッドが含まれており、異なる近接場測定タスクに適合するよう、ヘッド形状が異なっている；
