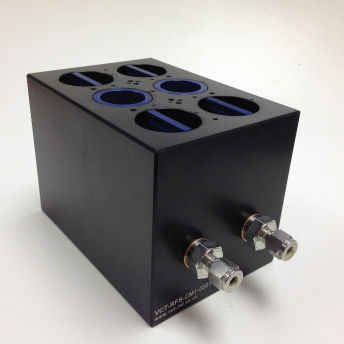

校正マニホールド CM1

マルチチャンネルアルミニウムガス用

あらゆるタイプのプローブの湿度校正 CM1 は、さまざまな場面で RH および露点プローブの校正に使用されるマニホールドです。6つのプローブポートを備え、各ポートには直径4～30mmのプローブに適合するアダプターを取り付けることができます。MBW T12などの多チャンネル基準温度計を使用して、マニホールド内の温度勾配を測定できるように、一連のPRT挿入ポイントが含まれています。 CM1の入口と出口は、標準的なスウェージロック6mm継手です。これらは、ガスフローが利用できるあらゆるタイプの湿度発生器、基準湿度計、校正装置に接続できます。アセンブリ一式は、-50～200 °Cの範囲で制御された環境に置かれます。CM1の高い熱質量が温度変動を安定させるため、湿度の安定性は湿度ジェネレーターのみに基づいています。 温度校正 ほとんどのRHプローブには温度測定機能が付いています。CM1を正しく使用することで、校正エンジニアは統合された温度測定を同時に校正することができます。 温度計の校正には、CM1 上部の RH プローブ・ポートまたは PRT 挿入ポイントのいずれかを使用できます。CM1は、恒温槽に設置することも、温度制御された表面に設置することもできます。CM1は熱質量が大きいため、短期的な温度変動は小さくなりますが、変化に対する応答性は高くなります。 設定可能なプローブポート 各プローブポートは、マニホールドを流れるガスに直列に接続します。プローブアダプターには、-20～80 °Cの範囲で使用できるプラスチック製（アセタール）と、-50～200 °Cの範囲で使用できるアルミニウム製があります。
