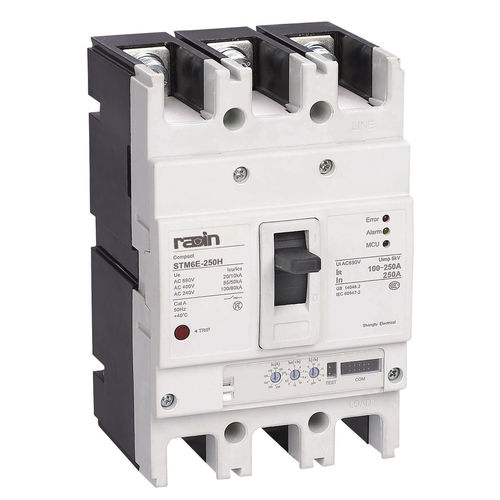

熱遮断器 STM6E series

接地欠損過電流AC

製品概要 STM6EおよびSTM6ELシリーズ電子サーキットブレーカは、AC50Hz、定格動作電圧1000Vまで、定格動作電流16A～800Aの低電圧電源システムに適用できます。 特長 サーキットブレーカは、不足電圧リリース、シャントリリース、補助接点、アラーム接点、電気操作機構、回転操作ハンドルおよびその他のアクセサリを装備することができます。 サーキットブレーカは過負荷の長い遅れ、短絡の短い遅れおよび短絡の即時の保護の保護機能を持っています、ユーザーは必要な保護特徴を置くことができます（ユーザーは保護機能変数の設定のためのディップスイッチを作動させるだけ必要とします）。 遮断器に地絡および熱アナログ保護機能、前アラーム表示過電流表示、負荷電流表示、デジタル電流解析技術があり、より高い保護レベルを達成できる。 STM6ELシリーズは、残留電流保護機能を備えたサーキットブレーカです。 トリップ試験ポート（TEST）：1トリップ試験入力 1トリップ試験入力 DC12V(+) 2 トリップ試験入力 DC12V(-) パネル調整ツマミIR(A) Isd(x IR) Ii(x IR) IR：過負荷長遅延トリップ設定電流、Isd：短絡短絡トリップ設定電流： Isd：短絡短絡遅延トリップ設定電流； Ii：◆短絡瞬時トリップ設定電流； その他のパラメータは工場出荷時設定、またはリモート通信により以下のように設定される： tR：過負荷長時間遅延設定時間、工場出荷時設定：60s； tsd：短絡短絡遅延設定時間、工場出荷値：0.1s； Ip：過負荷プレアラーム設定電流、工場出荷値：0.85*IR；
