製造マシン用CNC制御装置 Lego

コンピューター数値制御（CNC）ルーター用6 軸8 軸

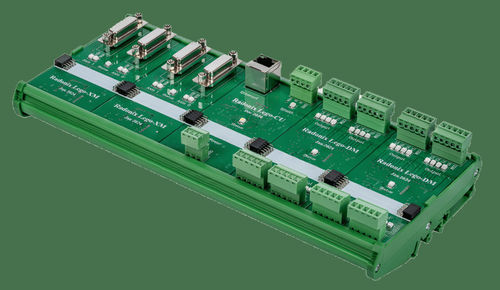

Radonix Legoは、制御ユニット（Lego-CU）、2軸モジュール（Lego-XM）、および構成可能なデジタルI/Oモジュール（Lego-DM）で構成される完全にモジュール化されたCNC制御システムです。必要に応じて軸とI/Oを瞬時に追加または削除し、未使用の容量に対して支払うことはありません。 モジュールと主な特徴: - 1. 軸モジュール（Lego-XM）：モジュールごとに：2つの独立したモーション軸、最大：8モジュール、LEDインジケーター：「ステータス」+「ステップ/ディレクトリ」各軸ごと、インストール：DINレールにスライド、バックプレーンを介した自動アドレッシング。 - 2. 制御ユニット（Lego-CU）：役割：すべてのモジュールを調整し、PCへのEthernet/TCP-IPリンクを提供、電源とバス：18–30 V供給、データとホットスワップ検出用のDINレールバス。 - 3. デジタルI/Oモジュール（Lego-DM）：標準構成：8つのオプトアイソレート入力（X0…X7）+ 8つのスイッチ可能な出力（Y0…Y7）、最大：8モジュール、柔軟な割り当て：ファームウェアで構成可能なピンツーピンI/Oマッピング、アクティブハイ/ロー選択、デバウンス（1–50 ms）、保護：短絡電流制限と自動リセット、LED：チャネルごとのステータスインジケーター+全体の健康LED。 セットアップ構成: - セットアップ：1 XM + 1 DM、軸：2軸、I/O：8入力/8出力、使用例：3軸ルーター+基本センサー - セットアップ：2 XM + 2 DM、軸：4軸、I/O：16入力/16出力、使用例：コンパクトなピックアンドプレースライン - セットアップ：4 XM + 4 DM、軸：8軸、I/O：32入力/32出力、使用例：中型の加工センター - セットアップ：8 XM + 8 DM（最大）、軸：16軸、I/O：64入力/64出力、使用例：完全自動化された生産ライン 特徴/技術仕様: - モジュラーCNC制御システム - 制御ユニット（Lego-CU） - 2軸モジュール（Lego-XM） - 構成可能なデジタルI/Oモジュール（Lego-DM） - PCへのEthernet/TCP-IPリンク - 18–30 V電源供給
