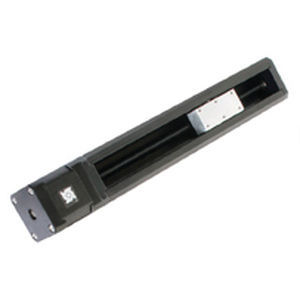

リニアレールアクチュエーター リニアレールアクチュエーターは、固定ベースと、剛性の高い押出アルミニウムレールに沿って移動するロードベアリングキャリッジ、およびシングルスタックサイズ17ステッパーモーターで構成されています。 キャリッジの設計はユニークで、自動調整式リニアベアリングによりスライドベアリングの遊びを制御します。全長のレールシステムには、リミットスイッチやセンサーを取り付けるための「T」字型スロットが組み込まれています。 リードスクリューは303ステンレス鋼製で、耐久性と永久的な潤滑のためにBlack Ice™ TFEコーティングが施されています。 リニアレールアクチュエータの特長は以下の通りです。 - 外装レールの底面と側面に「T」スロットを組み込み、全長支持と様々な取り付けオプションに対応。 - コンパクトな移動キャリッジに、4本または6本のM4×0.7サイズのネジで簡単に荷重を取り付けられます。 - ロードベアリングキャリッジは、特別に設計されたアルミニウム押出材の内部レールの形状に沿って効率的かつスムーズに移動します。 - レールは端から端まで軸方向の安定性を提供し、モーションシステムの精度を高めます。 - 特許出願中の「アンチバックラッシュ」リニアベアリングにより、スライドベアリングの遊びを自動調整。 - 既存の同サイズのリードスクリューと同等の定格寿命 - さまざまな回転運動源に適応するリードスクリューの端部構成 - Black Ice™TFEコーティングを施した303ステンレス鋼製リードスクリュー
