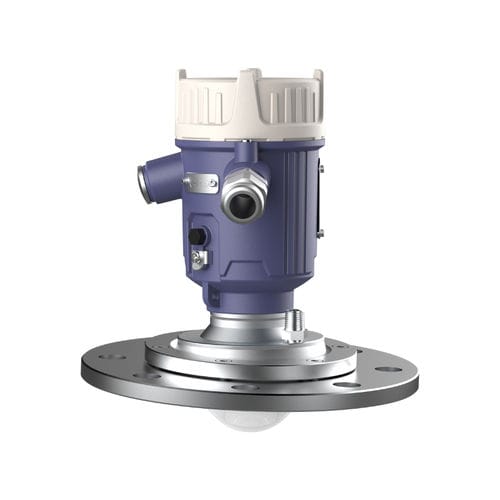

FMCWレーダーレベルセンサ CPR6400 / CPR6900 series

固体用腐食性液体アナログ

CPR6400およびCPR6900シリーズレーダー式レベル計は、FMCW周波数変調連続波技術を採用した80GHzレーダー式レベル計です。レーダーは、76～81GHzの高周波マイクロ波信号を線形周波数変調してレーダーアンテナから放射します。 マイクロ波信号が測定媒体の表面に接触すると、そのエネルギーの一部が媒体の表面で反射してレーダー・アンテナで受信されます。レーダーでは、マイクロ波送信信号の一部が受信信号と混合され、両者の差周波信号が得られる。 差分周波数信号は、FFTやDFTなどのフーリエ変換アルゴリズムによって差分周波数スペクトル信号が求められ、それによって周波数差が求められる。線形周波数変調信号によれば、周波数差は時間に比例するため、時間差が得られる。 時間差とアンテナと測定媒体表面間の距離に基づいて、アンテナと測定媒体表面間の距離を計算することができます。
