スチール製カバー用プロファイル Warden PR保護用引き戸用工業用
お気に入りに追加する
商品比較に追加する
特徴
- 素材
- スチール製
- 応用
- 保護用, 引き戸用, 工業用
- その他の特徴
- 重積載
- 高さ
最大: 1,524 mm
(60 in)最少: 762 mm
(30 in)
詳細
概要
Warden PR
Warden TR
Warden SS
Warden FT
用途と利点
仕様 / 技術データ
- 新設および既設の産業用ドアのレール、サイドフレームおよび周辺コンポーネントを保護するために設計されたドアトラック保護装置。
- 固定式の包み込む形状の鋼製プロファイルが、前方および側面からの衝撃を偏向し、複数のドアシリーズ（High Speed Doors、セクショナルドア、FasTrax、Bi Roll）に適合します。

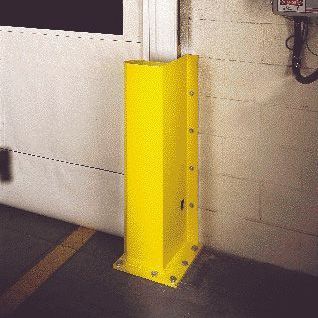

Warden PR
- High Speed Doors向けに設計。
- 衝撃ゾーンは1/4"二重壁鋼構造。
- 約3–4 mph（約4.8–6.4 km/h）で走行する10,000 lb（約4,536 kg）フォークリフトの衝撃に耐える設計。
- 光電センサー用のクリアランス：3"（約76 mm）。
- 取り付け：5/8"鋼製取付フットプレート（六か所アンカー用）／壁フランジは1/2"アンカー四か所用に穴あけ。
- 突出：壁から13-1/2"（約343 mm）；高さ：標準で40"（約1,016 mm）。
Warden TR
- セクショナル工業用ドア専用に設計。
- 衝撃部は7ゲージ鋼構造。
- 約3–4 mph（約4.8–6.4 km/h）で走行する10,000 lb（約4,536 kg）フォークリフトの衝撃に耐える設計。
- 取り付け：1/4"フットプレート（3か所1/2"アンカー用）／壁フランジ（4か所3/8"アンカー用）に穴あけ。
- 突出：壁から7"（約178 mm）。
- 30"および48"の高さセクションで提供。
- オプション：2"（約51 mm）予備穴開け済みの鋼製ウォールブロックアウト。
Warden SS
- Split-Second Bi Roll Power Doors向けに設計。
- 衝撃ゾーンは1/4"二重壁鋼構造の固定プロファイル。
- 約3–4 mph（約4.8–6.4 km/h）で走行する10,000 lb（約4,536 kg）フォークリフトの衝撃に耐える設計。
- 光電センサー用のクリアランス：3"（約76 mm）。
- 取り付け：5/8"鋼製フットプレート（六か所3/4"アンカー用）／壁フランジは1/2"アンカー四か所用に穴あけ。
- 突出：壁から19"（約483 mm）；高さ：40"（約1,016 mm）標準。
Warden FT
- FasTrax Power Doors向けに設計。
- 指定箇所では7ゲージ鋼構造。
- 約3–4 mph（約4.8–6.4 km/h）で走行する10,000 lb（約4,536 kg）フォークリフトの衝撃に耐える設計。
- 取り付け：1/4"フットプレート（3か所1/2"アンカー用）／壁フランジ（5か所1/2"アンカー用）に穴あけ。
- 側面フレームへのアクセス用のサイドホールを備え、選択高さにはキッカーガードを含む。
- 突出および高さ：FT変種では最大保護高さ60"（約1,524 mm）までの例あり；一部部品はベルトテンショナーガイドを4-1/2"（約114 mm）保護。
- 特定の取り付けには1/4"鋼に2か所1/2"のPowers Rawl® Power-Bolt®用穴加工がある部品もあり。
用途と利点
- 荷役ドック、流通センター、高頻度の産業環境で、レール、サイドフレームおよび隣接コンポーネントを衝撃と摩耗から保護。
- 包み込む設計は、従来のポールでは防げない前方・側面の衝撃を偏向。
- 複数のモデルにより、High Speed、セクショナル、Bi Roll、FasTraxの各ドアシリーズに合わせた選択が可能で、停止時間と修理費用を低減。
仕様 / 技術データ
- 衝撃評価：モデルにより異なるが、おおむね10,000 lb（≈4,536 kg）のフォークリフトが約3–4 mph（≈4,8–6,4 km/h）で与える衝撃に対応する設計。
- 衝撃ゾーン材質：PR、SSおよび指示された変種は1/4"二重壁鋼；TR及びFTは指定箇所で7ゲージ鋼。
- 光電センサーのクリアランス：仕様により3"（≈76 mm）。
- 取付プレート：5/8"鋼製フットプレート（PR/SS）または1/4"フットプレート（TR/FT）、工場開孔済みのアンカーパターン；アンカーのサイズと数はモデルにより異なる。
- 壁フランジのアンカーパターン：モデルにより1/2"または3/8"アンカー等の選択肢あり。
- 突出と高さ：モデル依存（例：PR = 13-1/2"/≈343 mm；TR = 7"/≈178 mm；SS = 19"/≈483 mm；FT = 最大60"/≈1,524 mm）。
- オプション：TRの2"/≈51 mmプレドリルドウォールブロックアウト、FTのキッカーガード、選択モデルのベルトテンショナーガイド保護（4-1/2"/≈114 mm）。
- 新設および既設のドア取り付けや一般的な産業用ドアシリーズへの統合を想定して設計。
