電動ローラーシャッター Defender™

工業用電動式自動

概要

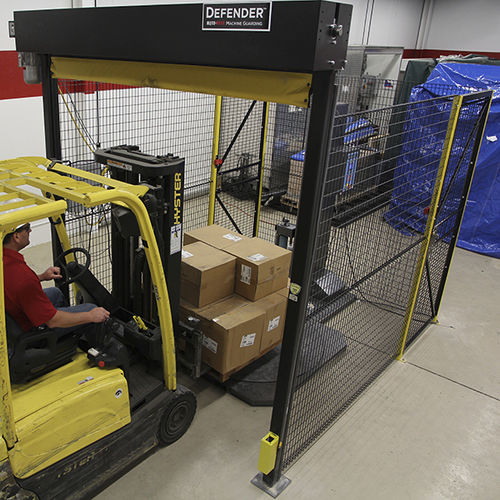

Defender™ Cell は、工業環境向けのポイントオブオペレーションおよび周辺保護用の自動バリア扉です。固定フェンシングと連動したインターロック式自動ドアを備えた物理的なエンクロージャとして、危険領域へのアクセスを制限しつつ、物資および作業者の流れを確保します。

主な利点

• 標準作動速度 40 in/s (1020 mm/s)；オプションのVFD制御で最大60 in/s (1524 mm/s)
• Armorplex™ 40 oz (1134 g) ビニールコーティングポリエステル、難燃（NFPA 701 small scale）
• 観察窓 18 x 18 in (457 x 457 mm)、PVC 枠付
• 完全シールされた UHMW Barrier Tabs™、引き抜き強度 450 lb (204 kg)
• モーター 1 HP (0.75 kW) TEFC、IP55 保護等級、UL および CSA 認定
• パッド付き安全エッジ技術および重力落下による降下動作で制御された閉鎖
• 連続運転設計で数百万サイクルに対応
• 制御オプション：Relay Control Package（Open/Close/Stop）またはオプションの PLC Control Package（高度な VFD 制御）

RoboGuard / 固定バリア要素（Defender Cell と統合）

• パネル：8ゲージ溶接ワイヤー、メッシュ 2 1/2 x 1 1/4 in (64 mm x 32 mm)、黒色粉体塗装
• ポスト：2 x 2 in (51 mm x 51 mm)、16ゲージ角形鋼管、2 x 6 x 1/4 in (51 mm x 153 mm x 6 mm) アンカーベースプレート、黄色粉体塗装
• ドア：スイングまたはスライド式を用意；一般的な出入口要件に合わせた開口サイズで主要ブランドのインターロック対応

安全性 — 以下による潜在的な負傷を低減

• 回転または移動部からの衝撃
• 巻き込み（drawing-in）による危険
• 飛散する破片
• 予期せぬ自動化機械の動作

適合性とガードに関する指針

• OSHA 規格 29 CFR 1910.212(a)(1) の趣旨に適合：作業者および他の従業員を可動部への不意の接触から保護するための機械防護の提供
• OSHA 規格 29 CFR 1910.212(a)(3)(ii) の趣旨に適合：作業者が負傷の危険にさらされる機械の作業点に対する保護
• 特定の基準が存在しない場合、ガード装置は作動サイクル中に人体の一部が危険域に入らないよう設計されるべきである

特長 / 技術仕様

• モデル名：Defender™ Cell
• 製造元 / ブランド：Rite-Hite
• 作動速度：標準 40 in/s (1020 mm/s)；オプションの VFD で最大 60 in/s (1524 mm/s)
• カーテン材質：Armorplex™ 40 oz (1134 g) ビニールコーティングポリエステル、難燃（NFPA 701 small scale）
• 窓：18 x 18 in (457 x 457 mm) PVC 枠
• UHMW Barrier Tabs™：完全に密封、引き抜き強度 450 lb (204 kg)
• モーター：1 HP (0.75 kW)、TEFC、IP55 保護等級、UL および CSA 認定
• 安全機能：パッド付き安全エッジ技術；重力降下方式（下降時は駆動されない）
• 使用サイクル：連続運転設計で数百万サイクルに対応
• 制御オプション：Relay Control Package（Open/Close/Stop）；オプションの PLC Control Package（高度な VFD 制御）
• フェンシングパネル：8ゲージ溶接ワイヤー、メッシュ 2 1/2 x 1 1/4 in (64 mm x 32 mm)
• ポスト：2 x 2 in (51 mm x 51 mm) 16ゲージ角形鋼管、2 x 6 x 1/4 in (51 mm x 153 mm x 6 mm) アンカーベースプレート
