高性能ファン Revolution®

天井取付け式プロペラ空気循環用

概要

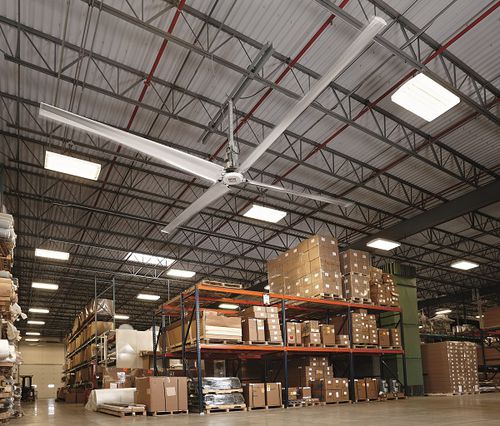

Revolution® は Rite-Hite のオリジナル HVLS（High Volume, Low Speed）工業用天井扇で、大空間のデストラティフィケーション、快適性、エネルギー効率の高い空調制御のために大量の空気を移動するよう設計されています。倉庫、製造施設、アリーナなどの高天井空間向けに複数の直径で提供され、ファン全域にわたって均一な気流を生み出すよう設計されています。

主な特長

• Propell-Aire™ アルミ製 4 枚羽根（Vortex Tips、チルト・テーパー・ツイスト）
• 最大 31,000 sq. ft. までカバー、ファン中心から最大 100 ft. の送風
• 直径：8'、12'、16'、20'、24'（2440–7320 mm）
• Fan Commander® タッチスクリーン制御（WiFi、週刊スケジュール設定、温度センサーによる自動速度調整オプション）
• 標準 Ethernet 接続でリモートアクセスおよび BMS 統合に対応

構造と設計

• 均一な気流を生むための成形された独自の Propell-Aire™ アルミ羽根
• 精密加工アルミニウムハブおよびボルト、工場での回転バランス調整済み
• ハブおよび駆動部への負荷を低減する振動吸収材を用いた羽根ピボットマウント
• 構成により概ね 250–300 lbs の重量

安全性

• 逆ねじボルトとテーパードアルミブッシュを備えた三方向のモーターからハブへの安全接続
• 各ハブ羽根アームを固定するセーフティリングを標準装備
• 安定化ケーブル、ビームクランプ、モーターハウジングにより確実な取付けを実現

制御

• カスタマイズ可能な週刊スケジュールを持つタッチスクリーン WiFi 制御
• オプションの温度センサーにより周囲温度に応じた自動速度調整が可能
• リモート監視・制御および BMS 統合のための Ethernet 接続

適用分野

• 物流センターおよび倉庫
• 製造・工業施設
• アリーナ・スタジアム
• 空港・コンベンションセンター
• 農業関連建物
• スポーツ施設、フィットネスセンター、教育機関
• 大型小売店およびホスピタリティ施設

保証

• 部品 3 年 & 作業 3 年の保証
• 構造的完全性に対する 10 年保証
• 羽根および相互ロック式ファンアームの仕上げに対する生涯保証
• 12 ヶ月の限定返金保証

仕様

• モデル：Revolution®
• 羽根設計：Propell-Aire™ アルミ 4 枚羽根（Vortex Tips）
• 直径オプション：8'、12'、16'、20'、24'（2440–7320 mm）
• カバー範囲：最大 31,000 sq. ft.; 送風範囲最大 100 ft.（中心から）
• モーター：例 2.0 hp（地域/構成により異なる）
• 電圧：複数オプション（230/400/480/575 V）；単相または三相
• 制御：Fan Commander® タッチスクリーン、WiFi、Ethernet、オプション温度センサー
• 取付/安全：三方向モーター-ハブ接続、セーフティリング、安定化ケーブル、ビームクランプ
• 概算重量：サイズ・構成により約 250–300 lbs
