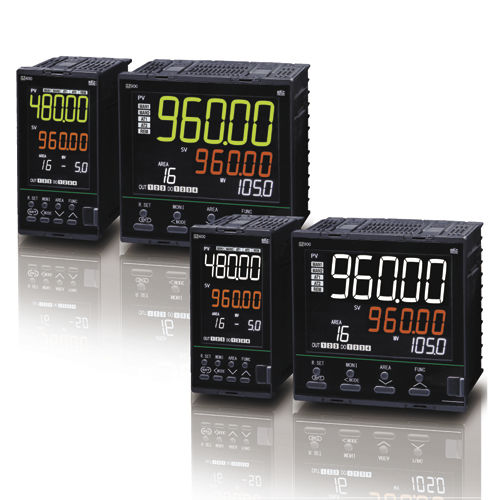

デジタル温度コントローラー GZ series

プロセスRS-485汎用

入力点数：最大2点　※標準1点、2点（2入力仕様）はオプション 入力の種類（ユニバーサル入力）　※入力範囲は入力レンジコード表（型式・価格）を参照 1) 熱電対：K, J, R, S, B, E, N, T, W5Re/W26Re, PLⅡ, PR40-20, U, L 2) 測温抵抗体：Pt100, JPt100 (3線式） 3) 直流電圧入力：DC0～10mV, DC0～100mV,DC0～20mA, DC4～20mA 4) 直流電圧入力：DC0～1V, DC0～5V, DC1～5V, DC0～10V, DC-5～+5V, DC-10～+10V サンプリング周期：0.01秒 測定精度：±(表示値の0.1%+1digit)　※入力・レンジにより異なります 出力1（OUT1）　※制御・警報・HBA機能を各出力に割付け 1)リレー接点出力　1c接点　※高耐久型リレー使用 2)SSR駆動用電圧パルス出力：DC0/12V 3)電流出力：DC0～20mA, DC4～20mA 4)電圧連続出力：DC0～5V, DC1～5V, DC0～10V 5)トランジスタ出力 ＜オプション仕様＞ 出力2（OUT2）　※制御・警報・HBA機能を各出力に割付け 1)リレー接点出力　1a接点　※高耐久型リレー使用 2)SSR駆動用電圧パルス出力：DC0/12V 3)電流出力：DC0～20mA, DC4～20mA 4)電圧連続出力：DC0～5V, DC1～5V, DC0～10V 5)トランジスタ出力 出力3（OUT3）　※OUT3はユニバーサル出力（電圧パルス出力,電流出力を切換可能） 1)SSR駆動用電圧パルス出力：DC0/14V 2)電流出力：DC0～20mA, DC4～20mA デジタル出力（DO：最大4点）　リレー接点出力 イベント機能（最大4点） リモート入力 1) 直流電圧入力：DC0～10mV, DC0～100mV, DC0～20mA, DC4～20mA 2) 直流電圧入力：DC0～1V, DC0～5V, DC1～5V, DC0～10V, DC-5～+5V, DC-10～+10V イベント入力（最大6点） イベント入力種類： RUN/STOP切換, AUTO/MAN切換、入力２の機能切換、インターロック解除、ピーク/ボトムホールド値解除、オートチューニングON/OFF、設定ロック/アンロック切換、正動作/逆動作切換、メモリエリア切換（SET有/無）、メモリエリア移動 アナログ伝送出力（最大1点） 1) 直流電圧入力：DC0～20mA, DC4～20mA 2) 直流電圧入力：DC0～5V, DC1～5V, DC0～10V ＜一般仕様＞ 電源電圧（定格）：AC100～240V/AC24V/DC24V 許容周囲温度：-10～55℃ 安全規格： UL：UL61010-1 cUL：CAN/CSA-22.2 NO.61010-1 CEマーキング： 低電圧指令(LVD) 　EN61010-1 EMC指令　EN61326-1 RCM：EN55011
