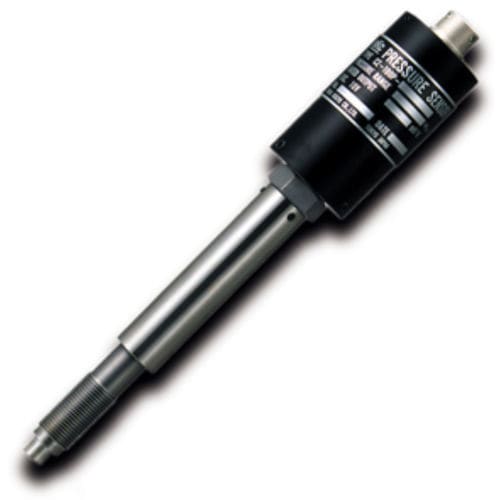

相対圧力センサ CZ-100P

歪みゲージメンブレン式分離器付

破損時に樹脂汚染がないプッシュロッド導圧方式 樹脂圧力センサのロングセラー商品 主な特長 環境にやさしい ■プッシュロッド導圧方式の採用により、水銀などによる樹脂汚染がありません。 主な仕様 圧力変換方式：４辺接着型歪ゲージ式ホイートストンブリッジ レンジ（定格圧力）：圧力レンジコード表（型式・価格）参照 精度、直線性：スパンの±1.0%（70MPaを超えるタイプ：スパンの±2.0%）［ダイヤフラム温度150℃のとき］ ※ハステロイＣの場合：スパンの±1.0%（50MPaを超えるタイプ：スパンの±2.0%） ヒステリシス：スパンの±1.0%（70MPaを超えるタイプ：スパンの±2.0%）［ダイヤフラム温度150℃のとき］ ※ハステロイＣの場合：スパンの±1.0%（50MPaを超えるタイプ：スパンの±2.0%） ダイヤフラム最大許容温度：400℃ 歪ゲージ最大許容温度：150℃ ※歪みゲージ部が150℃となる目安は外筒下部[ナット側]表面温度が134℃以上の時です。歪みゲージ部が150℃を越える場合、性能維持できません。150℃を越えないよう断熱材等で熱源を覆ってください。また、センサ本体をロングタイプにする、取付方向を斜め向き、横向きにする等の方法によっても、歪みゲージ部温度を上昇させない効果が期待できます。 許容過負荷圧力：スパンの120％（LLAﾀｲﾌﾟ0.5MPaはスパンの1000%、LLAﾀｲﾌﾟ1MPaではスパンの500%） 限界過負荷：スパンの150％（LLAﾀｲﾌﾟ0.5MPaではｽﾊﾟﾝの2000%、LLAﾀｲﾌﾟ1MPaではｽﾊﾟﾝの1000%）
