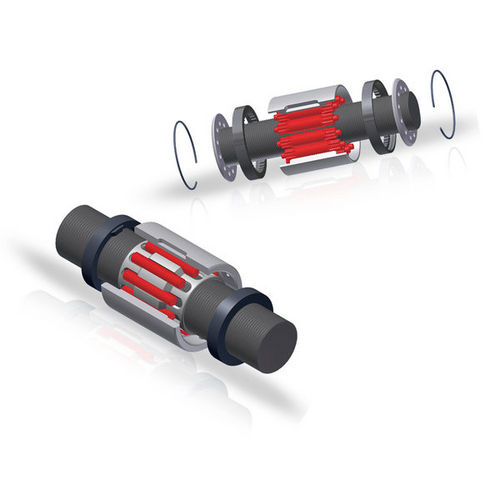

プラネタリーローラーねじ

ロドリゲスローラねじは、軸方向の力を伝達するためにのみ使用されます。 それらは、グランドスピンドルとローラを備えたねじ込みナットで構成されています。 ねじとローラの特殊な形状は、ローラーねじを特徴付ける。 その外径に溝を有するローラを使用し、それによって得られる接触領域および接触点の数は、高いアキシャル荷重容量を可能にする。 ロドリゲスローラースクリューは、サテライトローラーまたはローラーフィードバックの2つの基本的なバージョンで利用可能です。 サテライトローラーまたはローラーサーキュレータ付きローラーねじは、グランドスピンドル、ねじ込みナット、およびサテライトローラーで構成されています。 これによって、スピンドルとナットは90° の傾斜角を持つ複数のねじプロファイルを持ちます。 サテライトローラはギヤリングリングによって両側に案内され、軸に平行な距離が維持されます。 このバージョンのローラースクリューは、プリロードの有無にかかわらず利用可能です。 粗い汚染物質から保護するために、ネジ式スピンドルドライブナットにはPA66 製の汚れワイパーを取り付けることができます。 ローラーローラー付きねじは、衛星ローラーを使用せず、代わりに外径に溝を有するローラーを使用する。 各ピッチの距離に応じて間隔が設定されます。 スピンドル径が比較的高い場合は、小さなピッチを提供し、高い位置決めと繰り返し精度と高効率を達成します。
