デジタルレコーダー R&S®IQW

汎用パソコン用研究室用

概要

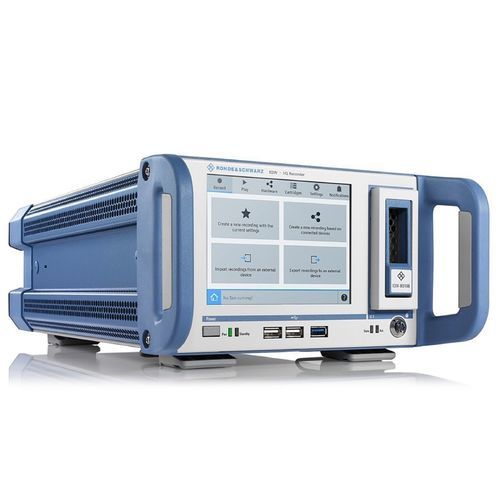

R&S®IQW ワイドバンド I/Q データレコーダーは、ワイドバンド I/Q データストリームをリアルタイムで記録、保存、再生するための装置です。ライブ RF シナリオの記録により、ラボでの再現性の高い試験が可能になり、フィールドテストの必要性とコストが低減されます。

主なポイント

• 記録済み I/Q データの部分的エクスポート
• 記録済み I/Q データの連続再生
• R&S®VSE Vector Signal Explorer による後処理対応

特長と利点

• ワイドバンド記録 — 記録/再生帯域幅は最大 1000 MHz（システム構成に依存）
• 高精度のデータ処理 — I/Q ワードサイズは帯域幅により 12 ビットまたは 16 ビット；サンプリングレートは最大 1200 Msample/s（複素）
• 大容量ストレージ — サーバーグレード SSD メモリパック：3.2 TB、6.4 TB、15 TB（R&S®IQW-BD115）。15 TB 使用時は最大帯域幅で約 65 分の記録時間（帯域を下げると記録時間は延長）
• 柔軟な接続 — HS デジタル I/Q（全二重、QSFP+、40 Gbit/s）、USB 3.0/2.0、LAN（Ethernet 10/100/1000 Mbit/s）、GPS アンテナ端子、BNC ポート
• ガイド付き操作 — 記録/再生ウィザードとタッチ操作 GUI により容易なセットアップ

利用可能なモデル

• R&S®IQW100 — 最大 100 MHz（200 MHz へ拡張可能）
• R&S®IQW — 最大 512 MHz
• R&S®IQW1000 — 最大 1000 MHz

オプション & アクセサリ

• メモリパック：R&S®IQW-BC103（3.2 TB）、R&S®IQW-BD106（6.4 TB）、R&S®IQW-BD115（15 TB）
• インターフェースボード R&S®IQW-B40G（2×10 Gbit/s および 40 Gbit/s）
• インポート/エクスポート、GPS オプション：R&S®IQW-K110、R&S®IQW-K112、R&S®IQW-K200
• アクセサリ：R&S®DIGIQ-HS ケーブル（3 m）、R&S®IQW-Z19 19" ラックアダプタ

接続性と対応機器

• 記録用 I/Q ソース：R&S®FSW、R&S®FSWT
• 再生用データシンク：R&S®SMW200A、R&S®SMM100A、R&S®SMBV100B、R&S®SGT100A
• LAN 経由のリモート制御；QSFP+ による高速 I/Q 転送

技術仕様

• RF 帯域幅（R&S®FSW および/または R&S®SMW200A と組合せ）：最大 1000 MHz
• I/Q ワードサイズ：12 ビットまたは 16 ビット（帯域に依存）
• サンプリングレート（R&S®IQW）：1200 Msample/s（オーバーサンプリング係数 1.25/Hz）、複素
• HS デジタル I/Q インターフェース：全二重、QSFP+、40 Gbit/s
• ディスプレイ：5.7" TFT カラー（タッチスクリーン）、640 × 480 ピクセル、LED バックライト
• USB：4 × USB 2.0、3 × USB 3.0
• LAN（リモート制御）：Ethernet 10/100/1000 Mbit/s
• 電源：AC 100 V～240 V（±10 %）、≤ 150 VA
• 外形寸法（W × H × D）：249 mm × 150 mm × 451 mm
• ラック取付：ハーフ19"、3 HU
• 質量：約 6.3 kg
• 動作温度：0 °C ～ +40 °C；保存温度：−20 °C ～ +70 °C
