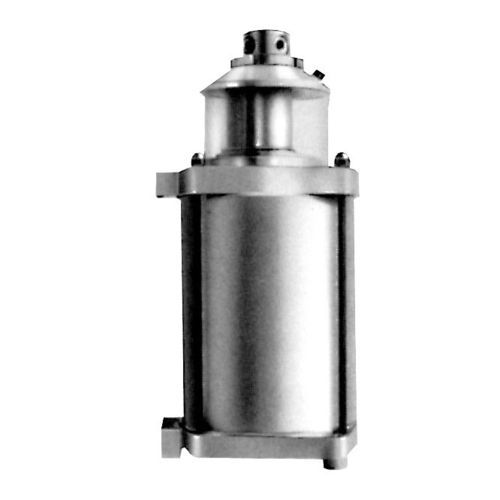

エア・オイル圧力マルチプライヤ D8.770 series

油圧

この空圧油圧式インテンシファイアは、危険な環境など、ライブケーブルが使用できない場所や適していない場所で圧力発生器として使用できます。単動シリンダーのみ接続可能です。シリンダー容積は、インテンシファイアーのストローク容積を60～70%までしか利用せず、予備を残しておく必要があります。 取付具を設計する際には、エアインテンシファイアのいくつかの特徴を考慮する必要があります： 1.シリンダーの延長 増圧器は、有効オイル量を1秒以内にすばやく放出します。オイルの速度は圧縮空気の流量にのみ依存します。このため、最大流量が制限されているクランプエレメント（スイングクランプ、ワークサポート）では誤作動を起こす可能性があります。このような場合、オイル側に流量制御バルブを設ける必要があります。 2.圧力上昇 シリンダーを伸ばした後の圧力上昇は、空気圧配管の公称口径と空気圧によって比較的緩やかです。6 barの場合、6倍の作動量を供給する必要があり、約3秒かかります。 3.アンクランプ この目的のためには、接続された油圧シリンダーが後退する前に、まず蓄積された空気量を0.2 bar以下の残圧まで下げなければなりません。付属品の高速ベントバルブにより、初期圧力6 barで約2秒の圧力開放が可能です。
