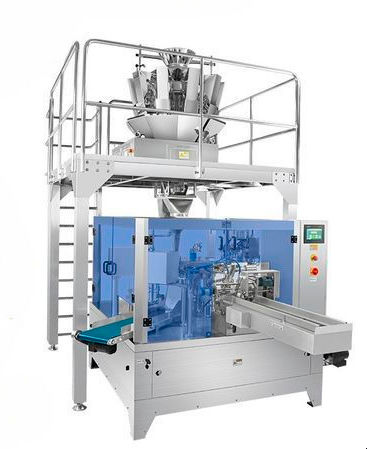

自動包装機 RD-GD-200Pro

真空粒状食品産業用

概要
パウチ包装機 MHW-8/20 は、8〜20ヘッドの多頭計量器とインテリジェントなパウチ供給、コーディング、充填、PID熱シールを統合した機械です。資料では測定精度を±0.1–1 g（記載）および仕様精度を±0.5%–1.5%としています。標準充填範囲は200–1,000 g、パウチ寸法は幅100–210 mm、長さ150–450 mm。記載の出力は60袋/分、総消費電力は5.0 kW。製品接触部は316Lステンレス鋼製で、FDA/CE適合が示されています。

用途

• 医薬品：漢方薬、顆粒剤などの無菌包装。
• 食品産業：グミ、ナッツ、スナック、ペットフードなどの定量包装。

主要仕様

• 充填容量：200–1,000 g。
• 計量器構成：8–20ヘッド（カスタマイズ可）。
• 測定精度：±0.5%–1.5%（仕様）；±0.1–1 g（記載）。
• パウチサイズ：幅100–210 mm、長さ150–450 mm。
• 出力：60袋/分（記載；モデルや製品により60–120袋/分の範囲と記載される場合あり）。
• 総消費電力：5.0 kW。

動作原理
振動フィーダーで製品を計量バケットに供給し、動的な組合せアルゴリズムで目標重量を達成します。充填は残留物を抑えるスクリュー供給方式、シールはPID制御で安定したシール品質を確保します。IoTによる遠隔保守や自己学習型補正をサポートし、計量ヘッド数やパウチ仕様はラインに合わせてカスタマイズ可能です。

主な特徴

• 高速かつ精密な組合せ計算を行う多頭（8–20）計量方式。
• 過剰給付を抑えるインテリジェントな組合せアルゴリズム。
• 約30分の短時間でのフォーマットチェンジが可能なモジュラー設計。
• 製品接触面は316Lステンレス製で食品/医薬品の衛生基準に対応（FDA/CE表記）。
• サーボ駆動、PLCおよびタッチスクリーンHMIによる精密制御。
• バキューム吸着によるパウチ把持、赤外線位置決め、窒素パージ等のオプション対応。

主要部品／工程

• 多頭計量工程：振動プレート、計量バケット、組合せ制御。
• パウチ供給・位置決め工程：パウチフィーダー、吸着把持、赤外線センサー、パウチオープナー。
• 充填・シール工程：スクリュー供給（低残留）、平滑工程、PIDシールユニット、印字/コードユニット。
• 補助部品：コンベヤ、金属検出器/検量器との連携、検査ステーション。

技術仕様

• 充填容量：200–1,000 g。
• パウチサイズ：幅100–210 mm、長さ150–450 mm。
• 計量ヘッド数：8–20（カスタマイズ可）。
• 測定精度：±0.5%–1.5%（仕様）；±0.1–1 g（記載）。
• 出力：60袋/分（記載）；製品により60–120袋/分の範囲で記載される場合あり。
• 総消費電力：5.0 kW。
• 材質：316Lステンレス（製品接触部）。
• シール：PID温度制御；シール強度例 5 N / 15 mm。
• クイックチェンジ：モジュラー構造により約30分での製品変更。
• 制御・連携：PLC + タッチスクリーンHMI；Ethernet/RS-485等の通信対応。
