接続電力ケーブル HV

電力LEMO

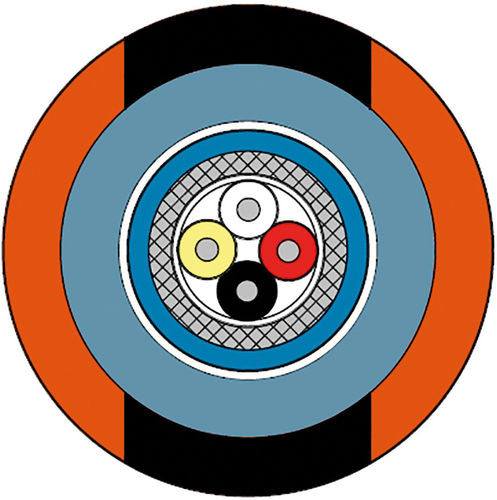

製品: 4極¼-28 UNFメスコネクタとLemo Redelコネクタ 用途: - CSM HV IEPE FL 100測定モジュールと共にHV加速度測定 優れた特徴: - スプラッシュプルーフ* *スプラッシュプルーフエリアに注意してください！ 追加情報: - HVセンサーの詳細は、HVパンフレット「E-Mobility高電圧測定技術」でご覧いただけます - バッチ番号による完全なトレーサビリティのためのHV試験証明書の発行！ - オプション: 使用済みセンサーのテストと修理をリクエストに応じて提供します。 コネクタ: - オレンジのキンクプロテクションスリーブと黒の保護キャップ付きLemo Redelオスコネクタ、8極、Cコード - 1000 V AC耐電圧 – IP 67プラグイン ケーブルデータ: - 接続ケーブル: HV IEPEセンサーケーブル - コア絶縁: PFA – 赤、白、黒、黄 - 束シース: PFA – RAL 5015に準拠した青 - 内シース: PUR – RAL 5024に準拠した青 - 外シース: PUR - シースカラー: 黒の縦縞のあるオレンジ - 撚り線: 層で最適化 - 外径: 約4.3 mm - 絶縁耐力: 第二内シース上で1000 V AC - 温度範囲: 固定敷設: -50/+150 °C、柔軟な用途: -40/+150 °C センサー接続側: - オスコネクタ: 4ピン¼-28 UNF、トライアクシャルIEPE加速度センサーへの接続用（4ピン8-36 UNFおよび4ピンM4,5も対応） - シールド: 束を導出し、収縮スリーブで絶縁 - 温度範囲: 束チャネル: -55°C / +250°C テスト: - ケーブルテスト: 単一チャネルを介して水浴で – 5000 V AC – 5分 – EN 50264-2-1に基づく - センサーテスト: 新しい測定機器標準61010-1およびVDEの指示に基づくハーネスコネクタのルーチンテスト（テスト機器はVDEによって承認されています）。外部への接触安全性の確認 – 3000 V/1分 AC 構成例: - アイテム番号T642-062-666: 接続ケーブル長3000 mm、チャネル1:100 mm / グラウンド:200 mm、4ピン¼-28 UNF - アイテム番号T642-062-794: 接続ケーブル長6000 mm、チャネル1:100 mm / グラウンド:200 mm、4ピン¼-28 UNF - アイテム番号T642-062-635: 接続ケーブル長3000 mm、チャネル1:100 mm / グラウンド:200 mm、4ピン8-36 UNF 全長とチャネル長は個別に導出可能です。 技術的特徴 / 仕様: - 製品: HV接続ケーブル、4極¼-28 UNFメスコネクタとLemo Redelコネクタ - 用途: CSM HV IEPE FL 100測定モジュールによるHV加速度測定 - コネクタ: Lemo Redelオス、8極、Cコード、1000 V AC耐電圧、IP67 - ケーブル: HV IEPEセンサーケーブル、PFAおよびPUR絶縁、黒の縞模様のオレンジ、直径約4.3 mm - 温度範囲: 固定 -50/+150°C、柔軟 -40/+150°C、束チャネル -55/+250°C - 絶縁耐力: 第二内シース上で1000 V AC - テスト: ケーブルテスト5000 V AC/5分 (EN 50264-2-1)、センサーテスト3000 V/1分 AC (IEC 61010-1, VDE) - 構成: 複数の長さとコネクタタイプが利用可能
