地上写真測量システム TrackProbe

3Dカメラ付き

製品概要

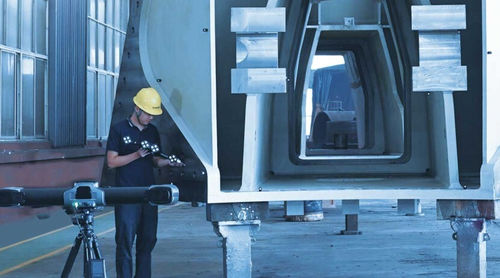

TrackProbe 3D プロービングシステムは、トラッキング用の i‑Probe と光学式トラッカー i‑Tracker で構成され、現場での計測における計測器レベルの測定を目的に設計されています。多用途な 3D デジタイザとして、治具の調整、基準マーキング、機械部品の幾何公差および寸法検査など、広い測定体積と長距離での用途に適しています。ポータブルで高精度、操作性に優れ、厳しい現場環境でも部品の高品質な測定を実現します。

主な用途

• 治具の調整
• 基準マーキング
• 幾何学的検査（形状・輪郭）
• 機械装置の寸法検査
• 小型から大型までの部品測定

ハイライト

• 測定体積：最大 49 m³
• プローブ到達長：500 mm（スタイラス除くプローブ長）
• 非停止測定（再配置不要での連続測定）
• 少数のマーカーで容易にトラッカーを再配置可能
• スキャンとプロービングのシームレスな切替
• 有線および無線のデータ転送モード

性能と環境
大視野の i‑Tracker と組み合わせることで、i‑Probe は標準トラッキングで最大 6 m の距離で部品を測定できます。大面積の測定ではトラッキング距離を最大 10 m まで延長可能です。TrackProbe は高精度な光学トラッキングと堅牢なアルゴリズムを採用し、形状や GD&T に対して計測レベルの精度を実現します。i‑Probe は約 500 mm の長さと専用アルゴリズムにより、深い位置やアクセス困難な領域に最適化されており、基準穴や遮蔽されたターゲットの確実な測定を可能にします。ダイナミックリファレンシングにより、現場の振動、温度変動、湿度変化、照明変化に対しても安定した計測が可能です。

データ転送とワークフロー
TrackProbe は有線・無線両方のデータ転送に対応します。無線モードはケーブル制約のない柔軟な現場測定を可能にし、有線モードは安全性や信頼性が必要な場面で利用できます。ソフトウェアはスキャンデータとプロービングデータの座標系を統一し、スキャンとプロービングのシームレスな切替を実現します。

技術仕様

• タイプ：TrackProbe
• 体積精度：10.4 m³（トラッキング距離 3.5 m）→ 0.049 mm（0.0019 in）
• 体積精度：28.6 m³（トラッキング距離 5.0 m）→ 0.067 mm（0.0026 in）
• 測定距離（トラッカー当たり）：最大 10 m（393.7 in）
• 推奨ワークサイズ範囲：0.1 m – 12 m（3.9 in × 472.4 in）
• i‑Tracker のカメラ画素数：25 MP
• i‑Probe 500 の寸法：510 × 145 × 89 mm（20.1 × 5.7 × 3.5 in）
• i‑Probe 500 の重量：700 g（1.54 lb）
• 動作温度範囲：0–45°C（32℉–113℉）
• 動作湿度範囲（結露なきこと）：10–90% RH
• 接続：有線および無線
• ターゲット数：16
• 特許：ZL201520680513.1; ZL202210065778.5; ZL202221475584.4; ZL202221766958.8; ZL202320545878.8
• 注：ISO 10360‑2 規格に準拠
