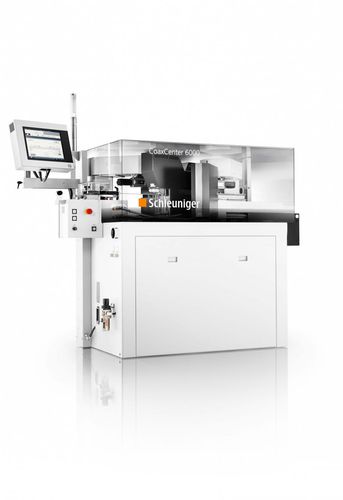

ケーブルシールド加工機 CoaxCenter 6000

CoaxCenter 6000は、細線同軸ケーブルおよび同軸ケーブルだけでなく、単一導体ケーブルを全自動かつ高精度で加工できる世界初の装置です。 それにより、適用範囲は、自動化・小型化・情報技術および通信技術およびモビリティにおける最新のトレンドに対応しています。 装置のプラットフォームには、最大6個の加工ステーションを個別に装備できます。絶縁材の除去は、マルチブレードカッターヘッドを備えたRotaryUnit 6000またはV型カッターによって回転しながら行われます。カッターとケーブルガイドは、加工中にケーブルが最適な位置に保持され、その際にクランプ圧力によって損傷することのないように設計されています。絶縁材が除去されたケーブル片は、高性能吸引装置によって廃棄されます。 ケーブル端は、全工程にわたって単一グリッパーによって保持されます。正確にその位置が維持され、最大位置精度で各ステーションへ送られます。 各工程段階の品質管理は、カメラシステムQCam 360によって行われます。絶縁材が除去されたケーブル端と圧着端子の正確な位置は繰り返し点検され、切れ目と素線の残りが検出されます。不良部品はただちに取り除かれます。 0.013 mm² ～2.5 mm²の極小かつ敏感な圧着用途向けの中央接続圧着圧力や、ソリッドワイヤー内部導体用の完全プログラム可能な面取りステーションといった類まれな加工モジュールによって、CoaxCenters 6000の広範なプロダクトポートフォリオが展開されます。オープンなマシンコンセプトによって、サードパーティ・サプライヤーの加工ステーションもプラットフォームに組み込むことができます。 CoaxCenter 6000は、装置の短時間の装備と迅速かつ容易な設置によって特徴付けられます。これは、高生産性シフトモードに理想的です。究極の精度での両ケーブル端の同時加工と超高速度によって、妥協のないパフォーマンスが実現されます。 錫めっきステーションTinningStation 3000 面取りステーションPointingUnit 6000 圧着ステーションCrimpPress 150、最適圧着モニター（ACO 08）付き 回転切断ユニットRotaryUnit 6000、吸引装置一体型 鋸引きおよび切断ユニット 品質管理システムQCam 360 リニアフィード
