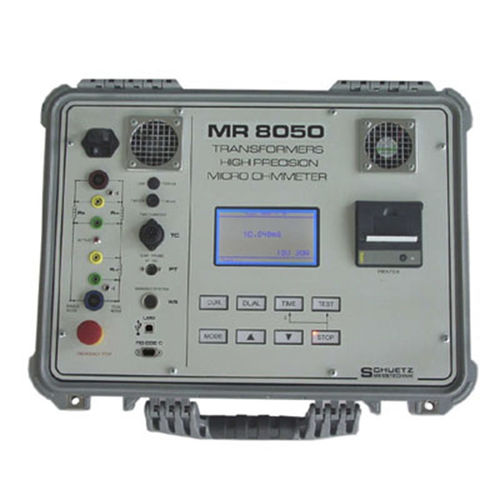

電気抵抗試験機器 MR 8050

自動変圧器モ－タ－用

MR 8050は、トランス、モーター、リアクターなどの誘導性の高い巻線の抵抗値を測定できます。(測定範囲100μΩ、分解能0.01μΩから6kΩまで）。 被測定物の性能は最大800MVAまたはそれ以上になります。トランスの磁気負荷は、高い負荷電圧（60V）を用いて迅速に行われます。これはタイムクリティカルな測定（冷却曲線）には重要です。トランスのコアのアンロードは、MR8050でエネルギーが完全に破壊されるため、非常に高速で安全です。 試験体の温度はプリセットすることも、PT100プローブを使って測定することもできます。抵抗値は、銅またはアルミニウムの温度係数を使用して、20℃で計算されます。事前に設定された時間間隔での熱損失の測定が可能です。t=0（負荷遮断）時の抵抗値は、内部回帰アルゴリズムの結果として表示されます。 DUAL測定方式では、2つの巻線（主にHVとLV）を同時に測定できます。MR 8050は、測定電流を中断することなく、異なるタップを測定するための自動タップチェンジャー制御機能も備えています。 測定電流を中断することなく、異なるタップを測定することができます。 特長 - 2チャンネルによるDUAL測定 - 高速アップロードにより測定時間を大幅に短縮 - 放電時間は、アップロード時間の1/10程度 - 回帰アルゴリズムによる熱損失測定 - LCDディスプレイ（240×128ピクセル、バックライト付き - USB規格およびRS232C 9600ボー - PT100温度プローブ用のPT100コネクター - 自動タップ制御用タップチェンジャーコネクター - 個別の警告灯用の警告システムコネクター - 最大1000回の測定が可能な内部テストストレージ - 静電気や過渡電圧から入力を完全に保護 - 50mA～60Aの幅広い電流レンジ
