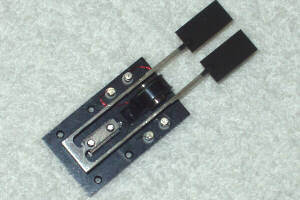

音叉型チョッパーは、固定周波数で電気機械的に駆動するライトチョッパーです。音叉の可動歯に取り付けられた羽根が、光ビームを変調します。このチョッパーは、可動部の有効質量とタインのバネ定数によって決まる固有共振周波数で動作します。
- 10Hz〜6kHzの間で1つの固定周波数。
- 最大10mmまでの開口部
- 小型・軽量
- ローコスト
- 衝撃や振動に耐える
- ローパワードライブエレクトロニクス
- 消耗部品がなく、頑丈
- 高信頼性、長寿命
- 高い周波数安定度(0.005%まで)
- 高い振幅安定性(<0.01%)
- 真空動作(10-10Torrまで) 1
- 高温/低温動作(極低温~200℃) 1
- ジッターフリー動作
- 放射性電磁干渉(EMI)なし
- 基準信号あり
- メタルベーンは標準、ミラー、プリズム、レンズはオプション 1
- オルタネートビームチョッパー用シングルベーン1
チョッパー周波数の範囲は10Hzから6KHzで、低周波(100Hz以下)では最大15mm、3KHzでは0.5mm、6KHzでは0.2mmまでの開口部が実用的です。ビームサイズがチョッパーのレートを制限している場合、ビームサイズを小さくするためにチョッパーでの集束を検討します。チョッパーの動きの振幅は、その周波数に反比例します。ダークベーンまたはブライトベーンが標準装備されており、ミラー、レンズ、グレーティングはオプションです。
音叉型チョッパーは、低コスト、コンパクトサイズ、軽量、実質的に無制限の寿命により、特に専用アプリケーション、OEM、機器やシステムへの組み込み、ポータブルシステムなどに適しています。
---
