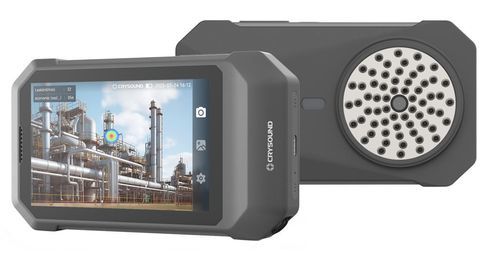

マイクロホンアレイカメラ CRYSOUND POCKET

産業用検出用アークおよびコロナ検知

概要
CRYSOUND POCKETは、産業点検向けに設計された超ポータブルなハンドヘルド音響イメージングカメラです。ライブのサウンドマップをデジタル画像に重ねて表示し、技術者が音源を瞬時に特定して記録・対応できるよう支援します。現場での大量導入を想定した「1人1台」運用に適した設計です。

主な機能

• リアルタイムヒートマップ：64チャンネルマイクアレイを用いてライブ映像上に音源を表示。
• 広い周波数帯域：2 kHz〜65 kHzを検出し、可聴域と超音波域の両方に対応。
• 長距離検査：0.3 m〜120 mの安全な距離から検査可能。
• 自動選択：周波数選択をアルゴリズムで支援し、習熟を容易に。

主な用途

• 圧縮空気およびガスの漏れ検出（真空、窒素、蒸気を含む）、騒音環境下でも有効。
• 部分放電（PD）スクリーニング — PDホットスポットの迅速検出（No PRPD）。
• 機械的トラブルシューティング：HVACダクトの空気漏れや空圧制御ラインの故障、到達困難な継手の特定。

運用上の特徴
非接触検査により、石鹸水テストや手動プローブよりも速く漏れを特定可能。複雑なマニホールド、架空配管、アクセス困難な継手で有効で、電気・機械の異常を視覚的に特定して保守計画を支援します。

フィールド使用を想定した設計
スマートフォンに似た操作性で最低限のトレーニングで扱えます。本体は1.5 m落下試験済み、IP54保護等級で現場の日常使用に耐える設計です。

レポートワークフロー

• ワンタップで保存：写真、動画、音声を32 GB内蔵ストレージに直接保存。
• 即時共有：内蔵WLANホットスポットとAcoustic Linkによるオンデバイス共有。
• 標準化されたレポート：Wi‑FiまたはUSB‑Cでデータをエクスポートし、PCやモバイルでプロフェッショナルな点検レポートを作成可能。

提供地域
ヨーロッパおよびフランス語圏アフリカ諸国でのみ提供されています。

技術仕様

• モデルファミリー：CRYSOUND POCKET
• マイクアレイ：64チャンネル（ライブ映像へのサウンドマップ重畳）
• 検出周波数範囲：2 kHz〜65 kHz
• 検査距離：0.3 m〜120 m
• 内蔵ストレージ：32 GB
• 接続性：内蔵WLANホットスポット、Wi‑Fiエクスポート、USB‑C
• レポート：写真・動画・音声のワンタップ保存、標準化されたエクスポート機能
• 支援操作：アルゴリズムによる周波数自動選択
• 耐久性：1.5 m落下試験済み、IP54保護
• 主な用途：圧縮空気/ガス/真空/窒素/蒸気の漏れ検出、部分放電スクリーニング（No PRPD）、機械的トラブルシューティング
• 提供地域：ヨーロッパおよびフランス語圏アフリカ諸国
