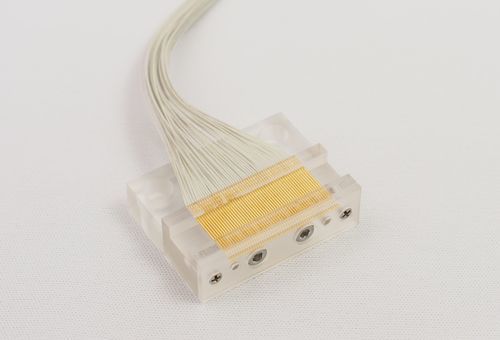

サンプル用テストフィクスチャ

電流プローブ用電子機器用プラグ アンド プレイ

ピンブロックは、電子機器の検査とテストに不可欠な治具です。プローブを正しい位置にしっかりと固定し、信頼性のある接触を確保し、正確なプロービング操作をサポートします。 - プロービングとは、電子回路やデバイスのテストおよびデバッグ中に特定のポイントで電気的接触を行うプロセスを指します。 - ピンブロックを使用することで、検査の精度と効率が向上し、安定した測定が可能になります。 - この治具は、「プローブホルダー」、「プローブジグ」、「ピンジグ」、「プローブブロック」、「ピンボード」など、さまざまな名前で知られています。 信頼性のある接触: - プローブのずれを防ぎ、安定した測定を保証します。 精度の向上: - 高精度の検査をサポートします。 作業効率の向上: - 簡単なセットアップでスムーズな検査を可能にします。 Seikenは、プローブの設計と製造に携わっており、ピンブロックを含む高精度の治具を製造することができます。個々のプローブの購入に加えて、ホルダーを含む包括的な提案も提供しています。配線や指定されたコネクタを取り付けた状態での納品も可能です。 特徴と強み - 複雑な形状や特殊な検査条件（高耐熱性、非磁性など）に対応したカスタム設計と製造。 - 電子部品、半導体、新素材、医療機器など、幅広い業界に対応。 - 試作から量産まで柔軟に対応。 使用例 - 半導体パッケージ - モジュール - PCB - 各種ディスクリート部品（MLCC、インダクタなど） - コネクタなど 事例 - コネクタ検査治具: 自動検査装置用のカスタムコンタクト治具で、検査速度と信頼性を向上。 - 多層セラミックコンデンサ（MLCC）用治具: 開発および量産における品質管理のための高精度治具で、自動車用MLCCの高電圧耐性と環境耐久性を特に重視。 - 特殊用途: プローブは優れた導電性を持つスイッチ（カスタムコネクタ）ピンとして使用でき、プローブピンのばね特性を利用して押圧、整列、または取り外し装置としても使用可能。 技術仕様 / 特徴 - 様々な形状や特殊な検査条件（高耐熱性、非磁性など）に対応可能。 - 幅広い電子部品やデバイスに対応。 - 試作から量産まで柔軟に対応。 - 標準プローブピン径: φ0.25mmから3mm。 - 使用環境に応じて選択された材料: 樹脂、金属など。 - 配線や指定されたコネクタを取り付けた状態での納品が可能。
