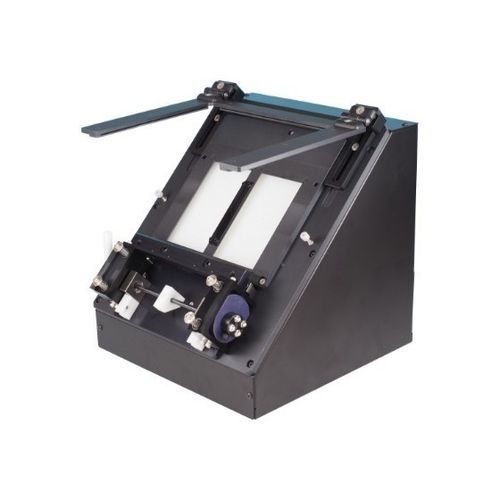

電気検査用制御装置

LED用高解像度品質

フラットパネルディスプレイ（FPD）の照明検査治具は、スマートフォンやPCモニターなどのFPDの製造プロセスで使用される装置です。SeikenのFPD照明治具は、プローブがパネルの電極に接触することを可能にし、電流の流れとパターン表示の検証を可能にします。これにより、ピクセルの照明状態と表示品質の正確な検査が保証され、欠陥の早期発見と全体的な品質の向上が促進されます。FPDの品質をサポートする信頼性のある検査環境をお探しの場合は、Seikenの照明治具をご検討ください。 FPD検査治具の構造 - パネルセットボード：さまざまなパネルサイズや偏光板の有無に合わせてカスタマイズ可能。異なるパネル仕様に柔軟に対応。 - プレスユニット：2インチから15インチまでのパネルサイズをサポートし、大・中・小のタイプで利用可能。リフト操作の耐久性と高い位置精度を提供し、安定した操作を実現。 - 接触ヘッド：最小0.3mm（インライン）から0.15mm（二列千鳥配置）の電極ピッチをサポート。正確なプローブ位置決め、最適な負荷、アクティブエリアの反射調整に対応し、パネルの使用条件に合わせて設計。 特徴と強み - LCD（TFT）およびOLEDパネルの両方に対応した柔軟な設計で、バックライトの有無にかかわらず、2インチから15インチのサイズをサポート。 - 単一のプロトタイプユニットから大量生産（数十ユニット）までをサポートし、海外輸出の豊富な経験。 - 高精度、高品質の照明治具はすべて国内工場で製造。 適用例 - スマートフォン、自動車用バックモニター、PCモニターなど。 - LCD（TFT）またはOLEDパネルを搭載した製品。 技術仕様 / 特徴 - パネルサイズ：2インチから15インチをサポート - LCD（TFT）、OLED、バックライトの有無に対応 - パネル形状や偏光板の有無に応じてパネルセットボードをカスタマイズ可能 - 大・中・小の3サイズで利用可能なプレスユニット、高い耐久性と位置精度 - 接触ヘッドは電極ピッチ：最小0.3mm（インライン）、0.15mm（二列千鳥配置）をサポート - プローブ位置決め、負荷、アクティブエリアの反射調整のためのカスタム設計 - 高精度と品質を保証するために日本で製造 - プロトタイプおよび大量生産の両方をサポートし、輸出経験あり
