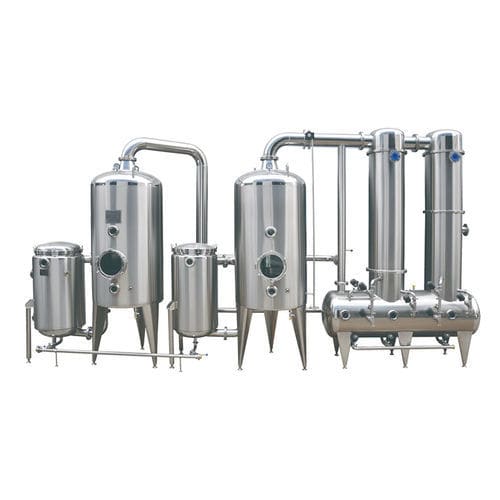

シェル＆チューブエバポレーター

真空加工試料濃度用

本濃縮システムは、タバコ葉抽出物からニコチンを濃縮するために設計された産業／製薬向け装置です。真空補助蒸発、エネルギー回収、構成可能な凝縮段を組み合わせ、溶媒回収を最大化しつつニコチンの品質を保ちます。

主な特長：

• ニコチンの劣化を防ぎながら回収率を最大化する最適化された蒸発・凝縮機構。
• エネルギー回収と真空技術により沸点を低減し、エネルギー消費を抑制する省エネルギー設計。
• 真空補助運転により熱変性を最小限に抑え、抽出物の品質を維持。
• 食品・医薬品規格に適合するステンレス製構造で耐食性と洗浄性を確保。
• PLC制御による自動化、リアルタイム監視および温度・圧力・濃度の可変設定。
• 小規模から大規模まで生産能力に応じたスケーラブルかつカスタマイズ可能な構成。
• 溶媒（例：エタノール）を高回収する設計で運用コストと環境負荷を低減。

用途：

• タバコ葉から抽出したニコチン濃縮液の前処理（分子蒸留などの下流精製前の濃縮）。
• 医薬品グレードのニコチン生産およびベイピング／製薬用途向けの前処理濃縮。

構造と主要コンポーネントの特長：

• ヒーター：等辺三角形配列の熱交換管を持つ一効果ヒーターで流速と熱交換効率を向上；ベaffle（仕切板）により横方向の蒸気流を作り出す；磨耗防止仕様の蒸気入口；加熱面最適化とシェル側低圧によりスケーリングを抑制；管長/管径比を制御してドライスチーミングを防止。
• 蒸発室：半径遷移管＋インボリュート溝による接線入口で回転速度を上げ、気液分離を強化し発泡・振動を低減；下部膨らみ底（ローアボウボトム）により循環・熱交換を改善し装置高さを低減。
• 凝縮系：二段式管型凝縮器、螺旋巻（ねじ付き）管熱交換器、コイル冷却器の組合せ；シェル・管側の二重流路で冷却水分配と洗浄性を向上；自動凝縮水排出装置；組合せでアルコール類の回収率は通常95〜98％以上。

技術仕様／特性：

• 材質：食品・医薬品規格に適合するステンレス（耐食性、衛生設計）。
• 運転モード：真空補助蒸発により蒸発温度を下げ製品保護。
• 制御：PLC自動化、リアルタイムセンサ、温度・圧力・濃度の設定可変。
• 熱交換：最適化された管束配置と仕切り板で対流熱伝達を向上しスケーリングを低減。
• 気液分離：接線入口溝と遠心分離作用で発泡・振動を最小化。
• 凝縮器構成：多段管式＋螺旋巻＋コイル冷却器；シェル側・管側の洗浄ポート；二重流路設計で冷却効率向上。
• 溶媒回収：溶媒損失を最小化し再利用可能にする設計（エタノール回収を強調）。
• スケーラビリティ：生産能力に応じたモジュール設計とカスタムオプション。
