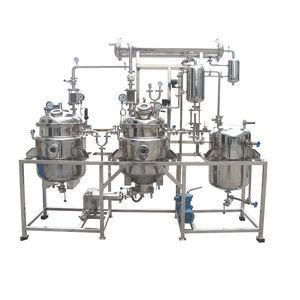

エタノール溶媒抽出器

研究室用ニコチン用

概要
タバコ葉からの溶媒抽出に対応した産業用ニコチン抽出システム。自動化制御、溶媒回収の統合、モジュール拡張による生産スケーリングを提供します。

主な特徴

• 溶媒ベースの効率的な抽出：エタノールやNO6 Solventなどの一般的な溶媒に対応し、ニコチン回収を最大化します。
• 高い抽出収率：温度、圧力、溶媒対原料比を精密に制御し、一貫した高純度抽出物を実現します。
• 高度なプロセス制御：PLCによる自動化でリアルタイム監視とパラメータ調整を行い、手動介入を低減します。
• モジュール式で拡張可能：少量バッチから大容量生産まで構成可能で、増産に応じて拡張できます。
• 溶媒回収の統合：回収ユニットにより溶媒損失を最小化し、溶媒再利用で運用コストと環境負荷を低減します。
• ステンレス製構造：接液部は食品対応のSUS304 / 316Lを採用し、耐食性と衛生的な洗浄性を確保します。
• 省エネ設計：エネルギー回収機能を含む設計で総消費電力を低減します。

用途

• 製薬、ベーピング、タバコ産業向けのタバコ葉からのニコチン抽出。
• 更なる精製や下流製品の配合に適した高純度ニコチンの生産。

メリット

• 下流処理に適した高純度ニコチンを安定して生産できます。
• 工場の生産能力や工程要件に合わせてカスタマイズ可能です。
• 溶媒管理や衛生設計により安全性・規制対応を支援します。
• 据付、操作員教育、アフターサポートを含むターンキーの提供が可能です。

抽出タンクおよびプロセスの特長

• 多機能ストレートバレル型抽出タンク、分割ジャケット加熱を標準装備。底部蒸気加熱や底蓋下ジャケット加熱のオプションで均一加熱を実現します。
• 底部ろ過引抜とトップへのポンプ戻しによる動的循環で連続抽出を実現し、収率を向上させます。
• 2段式または多段式の凝縮・冷却系：垂直/水平コンデンサー、クーラー、油水分離器を組み合わせ、揮発性油・ニコチンの回収を最適化します。
• 二層ステンレス製フィルタープレート（支持板＋レーザー加工薄板）を採用し、ヒンジ式で点検・洗浄が容易です。
• 空気圧ローラー式スラグ排出ドアは多点ロックと安全ラッチを備え、停電やガス停止時も密閉性を確保します。
• CIP対応の付属品：自動回転スプレーボール、温度・圧力計、防爆観察窓、迅速開閉給料口など。
• システム構成品：抽出タンク、消泡器、コンデンサー、クーラー、油水分離器、油受け、二重ストレーナー、ポンプ、プロセス配管等。

動作原理（要約）

• 沸点の低い成分が先に蒸発し、蒸気は凝縮され油相と水相に分離されます。リフラックスまたは排出は工程により決定されます。油水分離は比重差を利用して揮発性油やニコチン成分を回収します。

技術仕様

• 材質：食品グレードのステンレス（内筒 SUS304 / 316L）。
• 制御：プロセス監視とパラメータ調整を行うPLC自動制御システム。
• 溶媒互換性：一般的な抽出溶媒（例：エタノール、NO6 Solvent）に対応し、溶媒回収ユニットを統合。
• ろ過：二層レーザー加工ステンレスフィルタープレート（支持板 6–8 mm + 薄板 0.6 mm）でヒンジ式アクセスにより清掃可能。
• 加熱：分割ジャケット加熱、底部蒸気導入、底蓋下ジャケット加熱による段階的加熱制御。
• 排出：多点（12ピン）ローラーロック式空気圧スラグ排出ドア、自己ロック式回転リング、作業者保護用安全ラッチ。
• 凝縮・冷却：二段式コンデンサー、垂直コイルクーラー、油水分離器、洗浄用ポートを装備。
• 保守：クーラー/コンデンサー/消泡器の逆洗ポート、着脱式フィルターカートリッジ、接線洗浄/CIP機能。
• 適合性：国際的な安全・衛生基準に適合するよう設計。GMP志向の付属品を提供可能。
