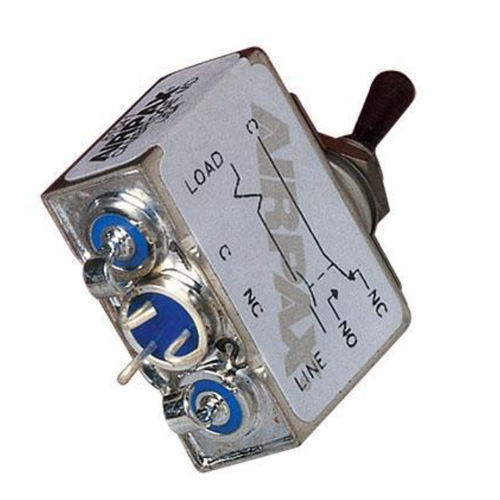

油圧-磁性遮断器 AP

ショート防止積荷超過用電源

サーキットブレーカの202ファミリとも呼ばれるAirpax™ APシリーズ磁気サーキットプロテクタには、DC、50/60Hz、または400Hzのいずれかのバージョンがあり、特定のアプリケーション要件に適合するようにさまざまな遅延が設定されています。サーマル式サーキットプロテクタとは異なり、APは広い温度範囲にわたってトリップ電流を変化させません。このプロテクタの最も重要な特徴のひとつは、「トリップフリー」動作であり、過負荷が存在する場合、ハンドルがON位置に保持されていても回路が閉じたままにならないことを意味します。遅延機構が故障を感知し、接点が開きます。防水パネルの完全性は、「O」リングブッシングシールとブッシング/ハンドルアセンブリ内のシリコンゴムグランドによって提供されます。MIL-STD-202、メソッド101、テスト条件Bによる塩水噴霧テストでは、腐食、電気的、機械的な損傷は見られませんでした。代表的な用途としては、通信、ナビゲーション、航空機用計器、レーダー、電源などがあります。 UL認証およびCSA認証を取得したAirpax™ UP回路プロテクタは、構造と動作原理において基本的にAPと同じです。DC50ボルト～20アンペア、120ボルト50/60Hz～15アンペア、240ボルト50/60Hz～7.5アンペアでの動作が認可されています。UPサーキットプロテクタは、ULおよびCSAの沿面仕様と幅広のガラス端子を使用しているため、単極ユニットでのみ使用できます。UPシリーズには、石油化学用途に提供されるFM認証（Factory Mutual Research）がオプションで用意されています。FM認証は、単極、直列トリップ、UPタイプユニットでのみ利用可能です。
