角度調整可能位置センサ R40A

非接触式RVDT4-20mA

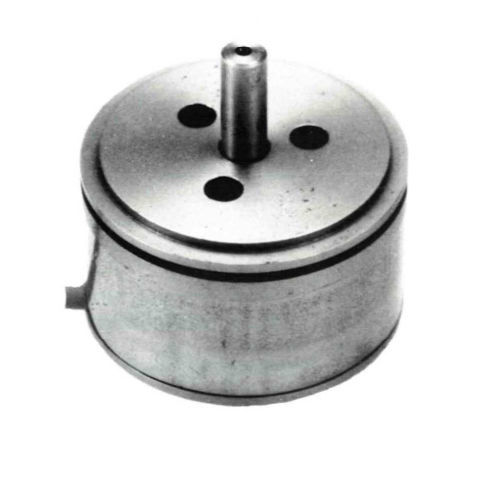

センサニクスの R40A シリーズ角度位置変換器は、RVDT (Rotary Variable Differential Transformer) の原理を利用し、シャフトの回転を比例した電気出力信号に変換します。RVDT の一次巻線は、外部電源から交流で通電され、二次巻線に交流信号を誘導し、その大きさと位相は、操作シャフトに取り付けられた特殊形状のローターの角度位置によって決定されます。シャフト位置に比例したDC信号を生成するには、別途外部信号調整が必要です。 R40Aは、サイズ18のシンクロと同じステンレス・スチール製ケースに収められています。直径6.35mm、長さ15.4mmの操作シャフトは、連続回転と最小摩擦を可能にする1対の小型精密ボールレースで内部支持されています。ユニットの後面は、ケーブルアウトレットとオプションのステンレス製フレキシブルアーマーを指定された長さまでサポートします。 この変換器は連続回転が可能ですが、3600回以上の出力信号の大きさと位相に対して回転角度をプロットすると、1つの完全な正弦波となります（したがって、出力信号がゼロとなる位置は、1800回の回転で区切られた2つの位置となります）。曖昧さを避けるため、最終テストではヌル位置の1つだけが選ばれ、このヌルの両側の最も直線的な範囲で校正が行われます。シャフトとケースの両方に、選択されたヌル位置でのアライメントを示すマークが付けられます。個別の校正証明書が提供されます。
