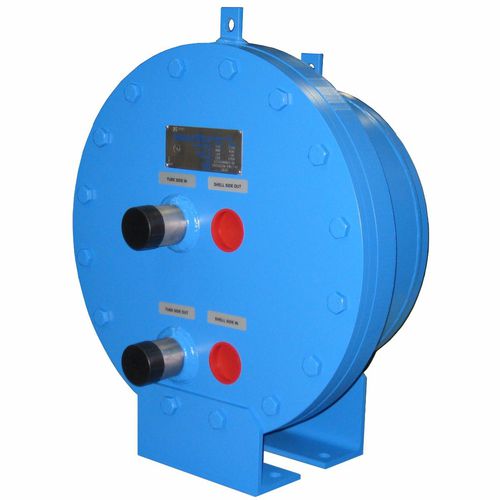

多管式熱交換器 sprl

液体/ガスコンパクト工業用

スパイラルチューブ熱交換器は、熱伝達効率とスペースを最適化するコンパクトなシェルに取り付けられたコイルアセンブリです。すべてのセントリースパイラルアセンブリは、耐久性と強度のためにマニホールドジョイントに溶接されたチューブを持っています。コイルアセンブリは、ヘッドに溶接され、コンパクトなシェルに取り付けられています。スパイラルチューブバンドルのコイル間のスペースまたはギャップがシェル側の流路となります。 スパイラルのプロフィールはコンパクトで、シェル＆チューブ設計よりも小さな設置面積に収まります。チューブバンドルがコイル状であるため、チューブバンドルの取り外しに必要なスペースが大幅に削減される。 エキゾチックな材料が必要な場合、スパイラルチューブ熱交換器は、マニホールドが従来のシェル＆チューブ設計のチャンネル、ヘッド、チューブシートに取って代わるため、使用する材料を最小限に抑えることができます。シェル側は通常、同等のシェル＆チューブ設計よりも小さく、チューブサポートやパスデバイダーの要件はありません。 ご要望に応じてASMEの刻印をいたします。 メリット 腐食性流体/ガスに最適な設計 蒸気凝縮/ガスストリッピング機能 熱衝撃および油圧衝撃に対する高い耐性 多数の流路と接続構成 コンパクトで軽量、設置が容易
