UV用光起電性検出器 3S-CS-MB

HgCdTe産業用

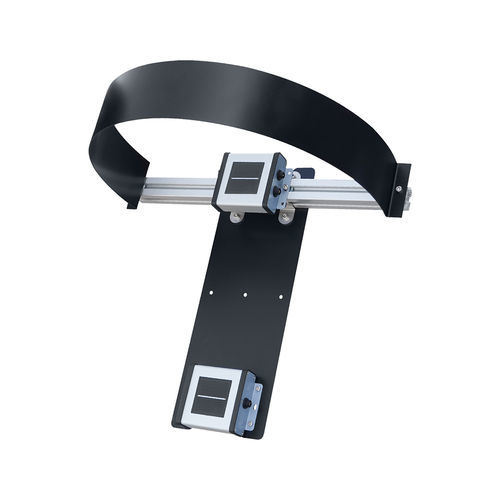

SEVENクラウドセンサーは、商業および産業用の太陽光発電（PV）システムの雲の覆いを測定するために設計された専門デバイスです。曇りを分析することで、太陽光パネルが固定されたままであるべきか、太陽の位置に合わせて調整するべきかを判断し、エネルギー効率を最適化します。システムには、常に影になっているセンサーと常に露出しているセンサーの2つの放射センサーが含まれており、シェーディングバンドと取り付けコンポーネントが付属しています。影になっているセンサーは拡散放射を測定し、露出しているセンサーはアレイ面放射（POA）を測定します。これらの2つの値の比率から曇り率が計算されます。データはRS485を介してModbus RTUプロトコルを使用してデータロガーまたは監視システムに送信されます。 測定パラメータ: - POA放射 – PVパネル上の直接、拡散、および反射された日光の合計。 - 拡散放射 – 雲や大気によって散乱された間接的な日光。 - 直接放射 – 太陽から直接の光。 - 曇り率 – 拡散放射をPOAで割ったもの。瞬時および日平均で計算されます。 技術仕様: - アイテムコード: 3S-CS-MB - 測定可能データ: アレイ面放射（POA）、パネル傾斜の拡散放射、パネル傾斜の直接放射、雲の覆い率 - 雲の覆い率範囲: 0 … 100% - 雲の覆い率解像度: 5% - 出力レート: 1/s - データ出力: RS485 最大38400ボー - 通信プロトコル: Modbus RTU - 電源: 12 … 30 V DC - 消費電力: 最大25 mA @ 24 V DC - ケーブルの長さと特徴: 3メートル 3x2x0.22mm, 24 AWG（UVおよび耐候性） - ガルバニックアイソレーション: 電源とRS485データバス間で1000 V - 動作温度範囲: -40°C … +85°C - 動作湿度範囲: 0 … 100%RH - 寸法: 550 mm x 500 mm x 310 mm (W x L x H) - センサー重量: 4.2 kg - IP評価: IP54（オプションIP 65, IP 68） - センサーハウジング材質: アルミニウム - シェーディングバンド: FBEエポキシコーティングスチール - 標準: IEC 61724-1:2021およびIEC 60904 - 校正: 各センサーは、ドイツのISFH研究所で校正された参照セルを使用して、IEC 60904-2およびIEC 60904-4標準に従ってAAAクラスのソーラーシミュレーターで校正されています。
