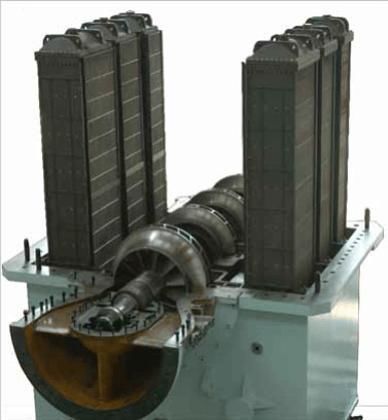

遠心コンプレッサー

エア空圧据え置き型

簡潔説明
空気分離用コンプレッサは、化学工業および石炭化学工業の大規模空気分離プラントで使用されます。Shaanguの空気分離コンプレッサトレインは、20,000 Nm³/h〜150,000 Nm³/hの処理能力に対応します。典型的なトレイン構成は、内部圧縮：空気コンプレッサ1台＋ブースター1台、外部圧縮：単独の空気コンプレッサです。

型式コードの定義
例：「EIZ90-4/EIZT125-3」。EIZ/EIZTは内蔵インタークーラー付き遠心圧縮機のシリーズコードです。90/125は第1段インペラの公称直径（cm）を示すサイズ番号、4/3はインペラ数を示します。

EIZ/EIZTコンプレッサの特長

• シリアライズ設計と高効率な3次元インペラ。内蔵インタークーラーによりガス流路の長さと抵抗を低減し、準等温運転を実現します。
• コンパクトな内蔵インタークーラーにより優れた低騒音性を確保します。
• 吸入口ガイドベーンにより広い運転範囲（約75%〜105%）を確保し、エネルギー消費を低減します。
• 内蔵スプレーシステムによりインペラおよびクーラーチューブのオンライン洗浄が可能で、長期安定運転とダウンタイム最小化に寄与します。

ブースターコンプレッサファミリー
ShaanguのブースターコンプレッサにはEZ/EBZおよびEGシリーズがあります。EZは外部段間クーラーを備えた水平分割構造、EBZは外部段間クーラーを備えた垂直バレル分割構造、EGは一体型ギア式コンプレッサです。

EGシリーズの主な特長

• 流量 最大14,000 m³/min
• 吐出圧力 最大7.2 MPa
• 最高回転数 > 35,000 r/min
• 可変効率 > 88%

導入実績
2019年12月時点で、Shaanguのコンプレッサトレインは約270セットが稼働しており、大規模空気分離分野の国内市場で80%以上のシェアを占めています。

仕様

• サービス範囲（空気生産能力）：20,000 Nm³/h〜150,000 Nm³/h
• 空気分離コンプレッサトレインでよく使われるシリーズ：EIZ / EIZT（内蔵インタークーラー付き遠心圧縮機）
• 型式コード要素：サイズ番号＝第1段インペラの公称直径（cm）；接尾辞＝インペラ数
• 典型的なトレイン構成：内部圧縮 – 空気コンプレッサ1台＋ブースター1台；外部圧縮 – 単独空気コンプレッサ
• ブースターシリーズ：EZ（水平分割、外部段間クーラー）、EBZ（垂直バレル分割、外部段間クーラー）、EG（ギア一体型）
• EGの性能（典型的最大値）：流量 最大14,000 m³/min；吐出圧力 最大7.2 MPa；最高回転数 > 35,000 r/min；可変効率 > 88%
• 設計特長：内蔵インタークーラーにより流路抵抗と騒音を低減；吸入口ガイドベーンにより広い運転範囲（75%〜105%）；内蔵スプレーシステムによるオンライン洗浄
• 現場実績：約270台稼働（2019年12月）
