遠心コンプレッサー EBZ series

自然ガス据え置き型オイル潤滑性

概要

• Shaangu は単筒（1 台の圧縮機ユニット）で単一冷媒循環の EBZ シリーズ バレル型遠心圧縮機を開発しました。
• 小～中規模の LNG 設備（最大 0.15～2.3 百万m³/日 相当）向けに設計されています。
• 大型プラントでは冷凍プロセスに応じて多筒式コンプレッサが採用されます。

説明

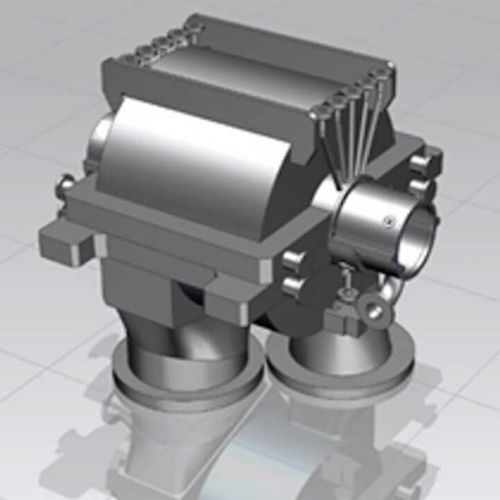

EBZ シリーズは Shaangu の混合冷媒式 LNG トレインで使用されるバレル型遠心圧縮機群です。内筒と外筒を備え、漏れと騒音を低減します。内筒は関連配管を外さずに引き抜けるため、保守作業が容易です。

• モデルと処理能力（標準目安）：
• EBZ35 — 0.15–0.3 百万 m³/日
• EBZ45 — 0.3–0.5 百万 m³/日
• EBZ56 — 0.5–0.8 百万 m³/日
• EBZ63 — 0.8–1.2 百万 m³/日
• EBZ71 — 1.2–1.8 百万 m³/日
• EBZ80 — 1.8–2.3 百万 m³/日

設計・性能

• 流量範囲：10–3000 m³/min
• 吐出圧力：最大 25 MPa まで
• 系列化設計、効率的な 3 次元インペラ、適切に組合せた段配置により圧力比と高効率運転を確保

振動・安定性

• 特殊なボルテックススロットおよび軸方向スロット形状によりオーバーフロー気流の渦やロータ周りの乱流を抑制し、ロータの減衰を高め振動を低減して安定性を向上

比較 — インテグラルスキッド基礎 vs 伝統的基礎

• レイアウト：インテグラルスキッド：コンプレッサ、ギアボックス、潤滑油コンソール、ドライガスシール、油配管、潤滑油冷却器を単一ベースに一階レイアウトで統合。伝統的：機器を別々に出荷し複数のプラットフォームや外部配管が必要。
• 床面積：インテグラルスキッド：従来比で床面積を 40％以上削減。伝統的：大きな床面積。
• 工場高さ：インテグラルスキッド：二階床が不要で、工場高さを 2–7 m 低減可能。伝統的：プラットフォームにより高さ・投資が増加。
• 土木工事量：インテグラルスキッド：杭基礎等の最小限の土木で可。伝統的：コンクリート構造等の大規模土木が必要。
• 据付費用・利便性：インテグラルスキッド：工場でほぼプレファブ済み、現地では機械ボルト接続のみ。伝統的：配管のプレファブや計装配線を現地で実施。

適用・試験
2019 年 12 月時点で、Shaangu は混合冷媒単一サイクルトレインを約 30 セット稼働させており、従来型およびインテグラルスキッド型が含まれます。EBZ シリーズは一部大型プラントで用いられるプロパン予冷＋混合冷媒プロセスにも対応します。トレインは出荷前に ASME PTC10 に準拠した性能試験を実施し、現地性能試験にも合格しています。

仕様

• ブランド：Shaangu
• 商用シリーズ：EBZ series
• 適用規模：小～中規模 LNG 設備（≤ 0.15–2.3 百万 m³/日 相当）；大規模向けに多筒オプションあり
• モデルと処理能力：EBZ35 (0.15–0.3)、EBZ45 (0.3–0.5)、EBZ56 (0.5–0.8)、EBZ63 (0.8–1.2)、EBZ71 (1.2–1.8)、EBZ80 (1.8–2.3) 百万 m³/日
• 流量範囲：10–3000 m³/min
• 吐出圧力：最大 25 MPa
• 圧縮機タイプ：内筒・外筒を持つバレル型遠心圧縮機
• 冷却方式：混合冷媒単一サイクル；プロパン予冷＋混合冷媒プロセス対応
• 設計特長：系列化設計、3D インペラ、最適段組合せ
• 振動対策：ボルテックススロット・軸方向スロット構造による乱流低減とロータ減衰向上
• 保守：関連配管を外さずに内筒を取り外し可能
• 据付：インテグラルスキッド基礎利用可 — プレファブ、単層配置、工場高さ・面積低減、土木最小化
• 規格・試験：出荷前に ASME PTC10 に準拠した性能試験実施
