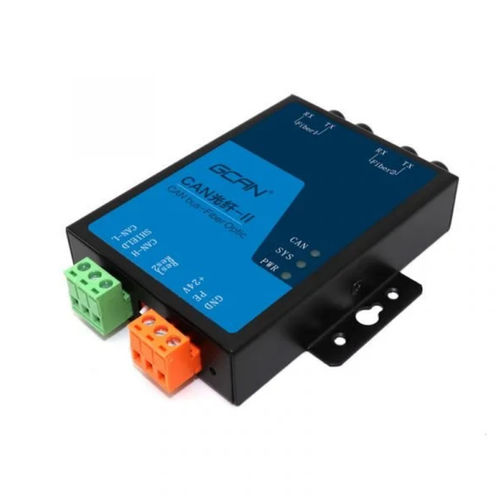

プロトコル変換器 GCAN-208 series

通信信号DeviceNet

GCAN-208光ファイバーからCANへのコンバーターは、CANバス信号を光信号に変換できます。 CANデータと光信号間の変換時間はマイクロ秒レベルであり、リアルタイム通信を保証します。 GCAN-208 は、CANopen、SAE J1939、DeviceNet、NMEA2000 など、あらゆる CAN バス通信プロトコルをサポートしています。 CAN バスの通信距離を延長し、長距離通信の干渉を排除し、バスの損傷を防ぐために使用できます。 仕様 コネクティビティ CAN コネクタ - Open3 ターミナル ブロック CAN インターフェース - CAN 2.0A、CAN 2.0B、ISO11898-2 に準拠 CAN ボーレート - 5kbit/s ～ 1Mbit/s、設定可能 CAN抵抗 - DIPスイッチ選択120Ω ファイバ チャネル - 1 ファイバ 2 CAN、2 ファイバ 1 CAN オプション 光ファイバー インターフェイス - シングルモード/マルチモード、シンプレックス/デュプレックス光ファイバー オプション 絶縁 - DC 1500V 電気的絶縁 最大フレームレート - 毎秒 8000 フレーム 物理的 寸法 (LxWxH) - 121 x 93 x 22mm 重量 - 約230g 作業温度 - -40℃~85℃ 湿度 - 15 ～ 95% 結露なきこと 電源 電源 - 9~30V DC 電流 - 20mA、24Vdc 関数 1.ポイントツーポイント接続：GCAN-206光ファイバーからCANコンバーターへのペアを使用して、CANバスデータの長距離伝送を実現します。 2.ハンドインハンド接続（カスケード）：CANモジュールへのデュアルチャネル光ファイバーを使用すると、複数のCANバスネットワークを一緒に接続でき、CANデータを光ファイバーを介してネットワーク上の各ノードに送信できます。
